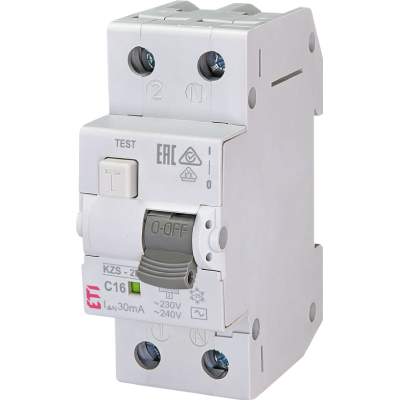

Avantajele și funcțiile KZS 2M2p EDI

Protecție completă într-un dispozitiv de 2 module
  • KZS-urile combină funcțiile unei siguranțe automate și al unui întrerupător diferențial
  • Creșterea imunității împotriva declanșărilor din cauza curenților generați de descărcări
  • Clasa de limitare 3: limitarea curentului pentru protecția conductoarelor și reducerea riscului de incendiu sau alte avarii

Standarde
  • IEC 61009-2
  • IEC 61009-1

Instalare ușoară
Bornele au o structură ce permite instalarea conductoarelor și baretelor reducând numărul de cabluri și dimensiunile tabloului.

Protecție tip A
Toate KZS-urile EDI au sensibilitate la curenți reziduali sinusoidali puri și la curenți direct pulsatorii, fiind perfect potrivite pentru: instalații moderne, mașini de spălat, computere, jacuzzi etc.
  • Testate să reziste la temperaturi de până la -25°C
  • Caracteristicile B și C
  • Capacitatea de rupere la scurt-circuit de 10 kA
  • Stabilitate ridicată a deconectării la curent rezidual

Aplicații tipice

Se folosesc, de regulă, în zonele cu risc ridicat de atingere a conductoarelor sub tensiune
Circuite pentru aplicații portabile și scene
Gradinițe și școli
Spitale
Pișcine
Saune
Pe vase în tablouri de distribuție
Laboratoare de testare
Instalații electrice în agricultură
Industrie
Rulote
Instalații electrice cu risc ridicat de incendiu
Alte instalații comerciale și rezidentiale (banci, birouri etc.)

Date tehnice

Tensiune nominală Un ~230 V AC
Curent nominal In 6-25 A
Frecvență nominală fn 50 Hz
Tensiune minimă de alimentare Umin90 V
Tensiune minimă a LED-ului Umin150 V
Capacitatea de rupere la scurt-circuit10.000 A
Siguranțe fuzibile de rezervă 100 A gG
Caracteristica de rupereB, C
Clasa de limitare3
Tip A
Curent rezidual nominal I∆n 30 mA
Curent rezidual și capacitatea de rupere IΔm 1500A
Grad de protecție IP20
Categoria de supratensiuneIII
Temperatura ambientală-25 0C ... +40 0C
Temperatura de depozitare-40 0C ... +70 0C
Poziție de montaj Any
Borne1-25 mm2, max. 3 Nm
Lățime36 mm
Standard IEC 61009-2, IEC 61009-1
