Introducere

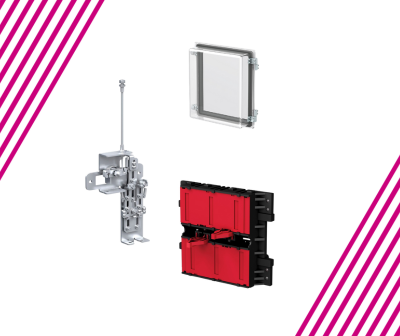

Accesorii disponibile pentru unitatea principală, șasiul debroșabil, precum și componente enumerate separat.
Nu aveți produse în coș. Vă rugăm să vizitați catalogul nostru de produse pentru a adăuga produse în coș.
Navighează produseAccesorii ACB
Seria de produse ETI
- Motor pentru armarea arcului: Utilizat pentru armarea arcului de închidere cu acumulare de energie. Disponibil pentru diferite tensiuni AC/DC, inclusiv 110 V, 220 V, 24 V, 48 V și 125 V.
- Bobină de închidere: Utilizată pentru închiderea electrică a întrerupătorului. Disponibilă pentru AC/DC 110 V, 220 V și DC 24 V, 48 V, 125 V, precum și pentru AC 380 V și 440 V.
- Declanșator de la distanță (SHT): Utilizat pentru declanșarea electrică a întrerupătorului. Disponibil pentru AC/DC 110 V, 220 V și DC 24 V, 48 V, 125 V, precum și pentru AC 380 V și 440 V.
- Declanșator secundar de la distanță: Declanșator suplimentar care asigură un al doilea circuit electric de declanșare. Este disponibil pentru aceleași domenii de tensiune ca declanșatorul principal de la distanță. Declanșatorul de subtensiune și declanșatorul secundar de la distanță nu pot fi instalate simultan.
- Supravegherea circuitului de declanșare: Monitorizează circuitul de declanșare.
- Declanșator de subtensiune (UVT): Declanșează întrerupătorul atunci când tensiunea de comandă scade sub pragul de declanșare specificat. Disponibil pentru AC/DC 110 V, 220 V și DC 24 V, 48 V, 125 V, precum și pentru AC 380 V și 440 V. Nu poate fi utilizat simultan cu aplicația de declanșare secundară (SI).
- Comutator auxiliar (contacte auxiliare): Versiunea standard a ACB-ului include 5 perechi de contacte auxiliare (5 NO și 5 NC).
- Urechi de ridicare: Pentru manipulare și instalare.
- Interblocare mecanică: Împiedică închiderea simultană a combinațiilor specificate de 2 sau 3 întrerupătoare, în conformitate cu schema de interblocare selectată. Necesită un kit de montaj extern și componente preinstalate în unitatea principală (specificate prin „B0” în codul de comandă). Sunt disponibile kituri externe pentru interblocare între 2 sau 3 aparate, pentru diferite cadre și configurații de poli, atât pentru versiunile debroșabile, cât și pentru cele fixe.
- Barieră între faze: Asigură izolația între faze.
- Capac de blocare pentru butoanele ON/OFF: Previne acționarea accidentală sau neautorizată a butonului ON sau OFF și permite blocarea cu până la trei lacăte.
- OCR (releu de protecție la supracurent): Dispune de funcții avansate de monitorizare a energiei, inclusiv monitorizarea temperaturii, înregistrarea defectelor și stocarea datelor. Diferitele tipuri (N, A, P, H) oferă funcții și caracteristici de protecție specifice. În funcție de tipul OCR, sunt disponibile protecție la supracurent cu temporizare lungă, protecție la supracurent cu temporizare scurtă, protecție instantanee la supracurent și protecție la defect la pământ (L, S, I, G).
- Încuietoare cu cheie: Blochează întrerupătorul într-o anumită poziție de funcționare și împiedică operarea acestuia fără cheia corespunzătoare. Se montează pe unitatea principală și se comandă prin adăugarea codului „AB” în formularul de comandă. Sunt disponibile două variante: blocare în poziția ON (întrerupător blocat în poziția închisă) și blocare în poziția OFF (întrerupător blocat în poziția deschisă).
- Dispozitiv de prevenire a inserării incorecte: Împiedică inserarea necorespunzătoare.
- Bloc de fixare
- Contor al ciclurilor ON-OFF: Contor mecanic cu 5 cifre care indică numărul de cicluri de operare ON-OFF efectuate de ACB.
- Buton de resetare a contactului de alarmă OCR: Utilizat pentru resetarea contactului de alarmă al releului de protecție la supracurent.
- Punte de test: Pentru efectuarea testelor.
- Mâner de debroșare: Utilizat pentru deplasarea întrerupătorului debroșabil între pozițiile sale de funcționare.
- Controler de temporizare pentru declanșatorul de subtensiune: Utilizat împreună cu declanșatorul de subtensiune pentru funcționarea temporizată.
- Modul de prevenire a închiderii de la distanță
- Modul de monitorizare a temperaturii
- Contact scurt „b”: Disponibil numai pentru sistemele de conectare automată și se conectează la bornele 51 și 52.
- Comutator de poziție: Asigură semnalizarea electrică a poziției întrerupătorului în șasiul debroșabil. Nu poate fi utilizat în configurații suprapuse și poate fi instalat numai pe partea dreaptă a șasiului. Sunt disponibile diferite variante, cu configurații de contacte pentru pozițiile TEST, CONECTAT, IZOLAT și INSERAT.
- Interblocare mecanică: Asigură interblocarea mecanică pentru până la 3 aparate, atât în versiune debroșabilă, cât și fixă.
- Barieră între faze
- Comutator de celulă acționat de mecanism
- Dispozitiv de prevenire a inserării incorecte
- Obturator de siguranță: Inclus în echiparea standard.
- Ecran de protecție împotriva arcului electric
- Capac pentru bornele circuitului de comandă: Disponibil numai pentru sistemele de conectare automată.
- Versiuni separator de comutație: Disponibile pentru toate mărimile de curent.
- ACB-uri personalizate pentru retrofit: Pot fi dezvoltate soluții de retrofit adaptate dimensiunilor principale, configurației polilor, dispunerii conexiunilor principale și altor interfețe relevante ale ACB-urilor instalate anterior. Astfel se poate reduce necesitatea modificării barelor colectoare și a tablourilor electrice, precum și timpul de instalare și durata întreruperii necesare.
- Configurații ale terminalelor circuitului principal: Pentru modelele EPL/EPH cu cadru A (630 A până la 1600 A) și cadru B (2000 A până la 3200 A) sunt disponibile terminale dispuse orizontal și vertical. Pentru curenți de peste 4000 A sunt necesare componente suplimentare. Sunt disponibile și conexiuni frontale pentru instalațiile cu spațiu de conectare limitat.
- Flanșă pentru ușă: Asigură gradul de protecție IP20. Pentru protecție IP31 trebuie specificată o flanșă pentru ușă cu garnitură. Un înveliș de protecție IP asigură gradul de protecție IP55.
- Capac de protecție împotriva prafului: Grad de protecție IP52.
- Modul de tensiune (EPLH-VM): Necesar la utilizarea OCR-urilor avansate de tip P și H.
- Senzor IR de temperatură: Permite măsurarea fără contact a temperaturii în intervalul de la -5 °C la 250 °C. Distanța de detecție recomandată este de 50-80 mm. Pentru o măsurare precisă, suprafața țintă trebuie să fie nereflectorizantă; se recomandă o suprafață neagră mată.
- Funcții avansate de protecție: În funcție de tipul OCR, sunt disponibile funcții suplimentare de protecție, monitorizare, măsurare și diagnosticare pentru aplicații solicitante.
- Curent nominal al neutrului de 100%: Polul neutru este proiectat pentru a conduce în regim continuu un curent egal cu 100% din curentul nominal al fazei, fiind adecvat pentru aplicații cu sarcini dezechilibrate și sarcini monofazate.
