Analizor de rețea

Analizorul de rețea END20LRS se remarcă prin precizia ridicată a măsurătorilor, afișajul LCD retroiluminat ușor de citit și prețul atractiv, având în vedere gama cuprinzătoare de funcții de măsurare. Este un instrument ideal pentru controlul și monitorizarea parametrilor de calitate a energiei și a consumului de energie în diverse industrii, utilități publice și clădiri de servicii publice.

Caracteristicile principale ale END20LRS:

• Conceput pentru monitorizarea parametrilor electrici și a calității energiei în rețele trifazate sau monofazate de joasă și înaltă tensiune.
• Asigură măsurători precise pentru diferite tipuri de energie electrică și oferă o gamă largă de opțiuni de configurare a parametrilor afișați.
• Posibilitate de conectare directă sau conectare prin transformatoare de curent și tensiune.
• Utilizează protocolul Modbus și ieșirea de impuls pentru transferul fără întreruperi al datelor către contoarele de energie electrică.
• Clasă de precizie ridicată pentru măsurători fiabile.
• Echipat cu o ieșire cu releu pentru semnalizarea alarmelor și o ieșire de impuls.
• Dispune de un releu de ieșire programabil pentru funcționalitate sporită și personalizare.
• Oferă posibilități de măsurare a puterii W-WH-VA-VAR-VARH, furnizând informații detaliate despre consumul de energie.
• Include o funcție pentru măsurarea consumului maxim pentru fiecare fază, facilitând monitorizarea și analiza sarcinii.
• Grad de protecție IP65 pe panoul frontal pentru protecție robustă împotriva influențelor mediului.

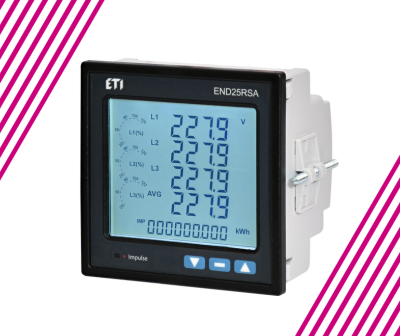

Contoarele END25RSA și END25ETHA sunt concepute pentru măsurarea parametrilor electrici esențiali în rețele trifazate cu 4 conductoare, trifazate cu 3 conductoare și monofazate cu 2 conductoare. Acestea asigură măsurarea energiei active, reactive și aparente, a puterii și a altor parametri esențiali, fiind instrumente versatile pentru analiza sistemelor electrice.

Caracteristici principale:

• Măsurarea a 85 de parametri, inclusiv THD și armonici până la ordinul 31 pentru tensiune și curent, permițând o analiză aprofundată a calității energiei.
• Ecran LCD complet configurabil, cu posibilitatea de programare a 28 de ecrane independente pentru vizualizarea personalizată a datelor.
• Două ieșiri opționale pentru modelul END25RSA, configurabile ca ieșire de impuls pentru măsurarea energiei, ieșire de limită și funcție de temporizare.
• END25ETHA dispune de un RTC (ceas în timp real) pentru marcarea temporală precisă a măsurătorilor.
• END25ETHA integrează o memorie Flash de 8 MB pentru arhivarea completă a măsurătorilor, facilitând analiza datelor istorice.
• Funcții de înregistrare a datelor în END25ETHA, inclusiv înregistrarea evenimentelor, înregistrarea în funcție de timp și înregistrarea profilului de sarcină.
• Afișaj LCD cu iluminare de fundal pentru vizibilitate clară în diferite condiții de iluminare.
• Acces de la distanță la parametrii măsurați prin RS-485 (Modbus RTU) sau interfață Ethernet (Modbus TCP/IP), permițând monitorizarea comodă de la distanță.
• Toate dispozitivele pot fi configurate și monitorizate utilizând software-ul gratuit econ pe un PC.

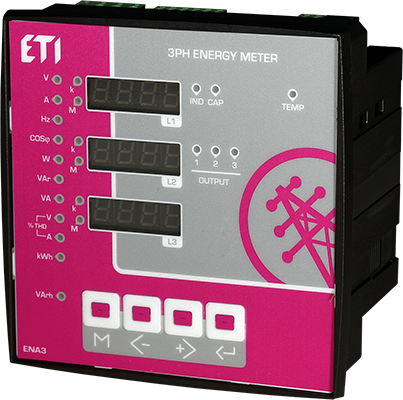

Analizoarele de rețea ENA3 și ENA3D sunt analizoare trifazate concepute pentru măsurarea parametrilor electrici ai diferitelor sarcini în medii industriale. Aceste instrumente măsoară tensiunea, curentul, factorul de putere (cos φ), puterea (W, VAr, VA), distorsiunea armonică individuală și totală V-I, orele de funcționare și temperatura ambiantă, oferind informații complete despre performanța sistemului electric.

Caracteristici principale:

• Disponibile în două versiuni: ENA3 pentru montare pe ușă și ENA3D pentru montare pe șină DIN, oferind flexibilitate în opțiunile de instalare.
• Afișajul integrat prezintă separat parametrii pentru fiecare fază, permițând analiza detaliată a fazelor individuale.
• Trei relee de ieșire independente, programabile și fără contact, care permit configurarea personalizată a alarmelor și integrarea în sistem.
• Alarme programabile pentru subtensiune/supratensiune, supracurent, frecvență, factor de putere redus (cos φ) și distorsiune armonică totală (THD), sporind siguranța și fiabilitatea sistemului.
• Măsoară factorul de putere cos φ atât pentru sarcini inductive, cât și capacitive (patru cadrane), oferind o analiză completă a factorului de putere.
• Măsoară tensiunea și curentul trifazat pentru monitorizarea detaliată a sistemului electric.
• Asigură măsurători de putere pentru W, WH, VA, VAR și VARH, oferind informații despre diferitele componente ale puterii.
• Măsoară distorsiunea armonică individuală și totală (THD) pentru tensiune și curent, permițând identificarea și reducerea problemelor de calitate a energiei.
• Înregistrează orele de funcționare pentru urmărirea utilizării sistemului și planificarea mentenanței.
• Măsoară temperatura ambiantă pentru monitorizarea mediului și analiza impactului potențial.
• Interfață serială: TTL cu conector RJ11 pentru comunicație.
• Acceptă atât protocoale proprietare, cât și MODBUS RTU pentru integrare flexibilă în sistem.

Analizorul de rețea ENA33LCD este conceput pentru monitorizarea precisă a parametrilor electrici esențiali în rețele trifazate sau monofazate. Acesta măsoară cu precizie tensiunea și curentul în mod continuu, în conformitate cu standardul EN 61000-4-30, fiind adecvat pentru aplicații solicitante care necesită o precizie ridicată a măsurătorilor.

Caracteristici principale:

• Capabil să monitorizeze rețele trifazate TN, TT și IT (N virtual), asigurând compatibilitatea cu diferite sisteme de împământare.
• Dispune de trei intrări de tensiune și trei intrări de curent pentru monitorizarea completă a sistemului electric.
• Calculează curentul conductorului neutru, oferind informații despre circulația curentului prin neutru și eventualele dezechilibre.
• Frecvența ridicată de eșantionare continuă de 6,4 kHz permite captarea tranzienților rapizi și analiza precisă a calității energiei.
• Măsoară THD U și THD I, oferind informații despre nivelurile de distorsiune armonică ale tensiunii și curentului.
• Măsoară armonicile impare ale tensiunii și curentului până la ordinul 19 pentru L1, L2 și L3, permițând o analiză armonică detaliată.
• Calculează factorul de putere (L1) și cosφ (L1, L2, L3) pentru evaluarea factorului de putere.
• Măsoară P+/-, Q+/- și S (L1, L2, L3, ∑) pentru o analiză completă a puterii.
• Măsoară E activă +/- , E reactivă L +/- și E reactivă C +/- , oferind informații despre diferitele componente ale energiei.
• Respectă standardul EN 61000-4-30 pentru măsurători fiabile și precise ale calității energiei.
• Măsoară tensiunea între faze de la 0 la 520 VAC, acoperind o gamă largă de niveluri de tensiune.
• Memorie pentru stocarea valorilor medii maxime și minime, facilitând analiza tendințelor și identificarea evenimentelor.
• Memorie pentru înregistrarea ultimelor 20 de întreruperi ale tensiunii de alimentare, contribuind la analiza calității energiei și documentarea evenimentelor.
• Ceas în timp real cu alimentare de rezervă prin supercondensator pentru marcarea temporală precisă a măsurătorilor.
• Interfață de comunicație RS485 cu protocol Modbus RTU pentru integrare fără întreruperi în sistem și monitorizare de la distanță.
