Acest controler ATS este proiectat pentru utilizarea cu un echipament de comutare de transfer comandat de la distanţă (RTSE), pentru a forma un sistem complet de comutare automată a sursei (ATSE). Este potrivit pentru aplicaţiile în care comutarea sigură şi fiabilă între sursele de alimentare este esenţială.

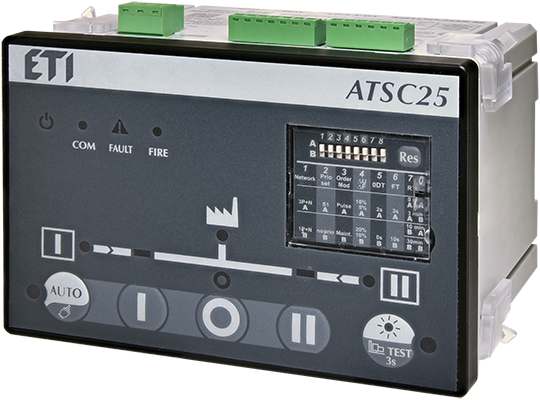

Caracteristici principale ale controlerului ATSC25:
- Comutatoare DIP miniatură pentru programare şi configurare uşoară.
- Posibilitatea de funcţionare în configuraţii Reţea/Reţea sau Reţea/Generator, oferind flexibilitate pentru diferite configuraţii ale surselor de alimentare.
- Indicare completă a stării controlerului, inclusiv starea comunicaţiei RS, defecte şi situaţii de urgenţă.
- Măsurarea tensiunii pe toate cele trei faze şi verificarea succesiunii fazelor pentru a asigura funcţionarea corectă a surselor de alimentare.
- Tensiune auxiliară de alimentare de 24 VDC, disponibilă opţional.
- Sursă dublă de alimentare integrată pentru a asigura funcţionarea neîntreruptă a comutatorului basculant cu motor (MLBS).
- Opţiuni de montaj pe uşă sau pe şină DIN pentru instalare flexibilă.
- Intrare pentru alarmă de incendiu pentru aducerea controlerului în poziţia neutră, sporind siguranţa în situaţii de urgenţă.
Specificaţii tehnice:
- Tensiune de alimentare: 184 - 300 VAC.
- Aria de măsurare: 90 - 520 VAC (fază-neutru) şi 50 - 300 VAC (linie-neutru).
- Intrare de urgenţă (incendiu): 12 - 24 VDC.
- Interfaţă de comunicaţie: RS485.
- Temperatura de funcţionare: -25 °C până la +60 °C.
- Dimensiuni (H x W x D): 96 x 144 x 106 mm.
Caracteristici suplimentare:
- Sursă de alimentare integrată pentru controlul MLBS.
- Posibilitatea unei surse de alimentare de 24 V DC.
- Moduri de funcţionare pentru Reţea/Reţea sau Reţea/Generator.
- Funcţionare manuală sau automată.
- Funcţie de autotestare.
- Histerezis reglabil pentru tensiune şi frecvenţă.
