Controlere

Introducere

Regulatoarele factorului de putere sunt esențiale pentru gestionarea puterii reactive în sistemele electrice. Acestea joacă un rol important în reducerea costurilor cu energia prin optimizarea factorului de putere și asigurarea utilizării eficiente a infrastructurii electrice. Alegerea corectă a regulatorului factorului de putere și proiectarea corespunzătoare a sistemului PFC (Power Factor Correction) sunt esențiale pentru reducerea costurilor cu energia reactivă. Prin optimizarea factorului de putere, seria PFC poate contribui la reducerea costurilor cu energia și la îmbunătățirea eficienței sistemelor electrice. Acestea oferă soluții fiabile, inteligente și avansate pentru reducerea eficientă a energiei reactive și pentru o durată lungă de funcționare a sistemelor PFC.

Caracteristici

Circular Usage of Steps: Controllers switch steps with the same power circularly to ensure equal usage and extend their lifespan.

Fast Action: Optimal regulation is achieved in a single cycle with minimal switching.

Monitoring Capabilities: The controllers monitor various electrical parameters including U, I, P, Q, S, cos , THDU, THDI, and odd harmonics up to the 19th order, as well as temperature.

Multiple Regulation Methods: The controllers support three regulation methods: Average Power Factor Regulation, SHTD and Instantaneous Power Factor.

Automatic Detection: They offer automatic or manual configuration of measuring circuits and detection of connected capacitor steps.

Universal Current Transformer Input: The controllers support universal current transformer inputs for both .. /1A and .. /5A.

Temperature Monitoring: An internal temperature sensor allows for ventilator control and step disconnection based on temperature levels.

De-compensation Ready: These controllers are compatible with de-compensation reactor steps.

Operation Monitoring: The controllers monitor switching operations and operation time.

Step Settings: They provide settings for discharging and minimum operation time for each step.

Alarm Output: The last step output can be programmed for alarm purposes. The PFC 12 RS has an independent alarm output.

Second Tariff: The PFC 12 RS can activate a second tariff via an external input.

Communication Interface: The controllers are equipped with an RS485 communication interface using Modbus RTU protocol.

LED Indication: Each step of the controller has an operation status indicated by a dichromatic LED, with different colors showing operation status and settings.

Over Temperature Control: The controllers have a two-level temperature alarm.First level starts the ventilation of the cabinet, and the second level disconnects all steps and displays an alarm.

Seria de produse ETI

Regulatoarele din seria PFC de la ETI

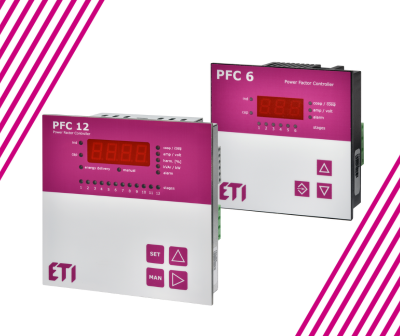

Seria PFC de la ETI include regulatoarele factorului de putere PFC 6 RS, PFC 8 RS și PFC 12 RS, proiectate pentru utilizare în aplicații de compensare a factorului de putere de joasă și medie tensiune. Aceste regulatoare oferă măsurare și reglare în patru cadrane, precum și detectarea automată a circuitelor de măsurare și a treptelor de condensatoare.

Tensiune de alimentare și măsurare: 400 VAC (+10%, -15%).
Frecvența sistemului: 50 Hz / 60 Hz.
Consum de putere:3.2 VA.
Domeniu de curent: 5mA - 6A.
Precizia intrării de curent: ±0.2%.

Precizia intrării de tensiune: ±0.5%.
Precizia THDU și THDI: (U10%UN) ±5% / (I10%IN) ±5%.
Eroare de fază: ± 3° pentru I 3% In, în caz contrar ± 1°.
Puterea de comutare a ieșirii releului: 250 V AC / 5 A.
Factor de putere solicitat: 0.8 inductiv ÷ 0.8 capacitiv.

Întârziere la reconectarea treptei: 5 ÷ 900 s.
Întârziere la deconectarea treptei: 5 ÷ 900 s.
Setarea puterii treptei: 999 kVAr inductiv ÷ 999 kVAr capacitiv.
Detectarea conexiunii sistemului: Manuală / Automată.
Temperatura de funcționare: -40°C ÷ +70°C.

Grad de protecție IP: IP20 în partea din spate, IP54 pe panoul frontal.
Interfață de comunicație: RS485 (Modbus RTU).
Dimensiuni: PFC 6 RS și PFC 8 RS au dimensiuni pentru montaj pe panou de 97 x 97 mm, iar PFC 12 RS are 144 x 144 mm.
Conformitate cu standardele: EN 61010-1, EN50081-1, EN50082-1.

Seria PFC include regulatoare cu un număr diferit de ieșiri:

PFC 6 RS: 6 ieșiri.
PFC 8 RS: 8 ieșiri.
PFC 12 RS: 12 ieșiri, plus activarea celui de-al doilea tarif și ieșire independentă de alarmă.

Toate regulatoarele permit măsurarea monofazată a curentului pentru sarcini trifazice echilibrate.

Regulatoarele pot fi utilizate în sisteme TN-C 3x400V, 50Hz.
Treptele de condensatoare cu aceeași putere trebuie conectate una lângă alta.
Înainte de deconectarea circuitului de curent, transformatorul de curent (CT) trebuie scurtcircuitat.

Aplicații

De ce să utilizați regulatoare ale factorului de putere?

Compensarea puterii reactive: Regulatoarele factorului de putere sunt utilizate pentru reglarea puterii reactive, generată de diferite tipuri de sarcini. Prin monitorizarea factorului de putere, acestea asigură compensarea eficientă a puterii reactive.
Reducerea costurilor: Prin corectarea factorului de putere, regulatoarele reduc consumul de energie reactivă, ceea ce conduce la diminuarea facturilor la energie electrică.
Îmbunătățirea eficienței sistemului: Regulatoarele factorului de putere contribuie la menținerea unui factor de putere optim, reducând pierderile de energie și îmbunătățind performanța generală a sistemului electric.
Reglare optimă: Regulatoarele realizează reglarea optimă într-un singur ciclu de reglare, cu un număr minim de trepte comutate, conectând sau deconectând mai multe trepte într-un singur ciclu.
Conformitatea cu cerințele: În sistemele moderne cu contoare de energie în patru cadrane, utilizarea unui regulator al factorului de putere este esențială pentru obținerea celei mai ridicate eficiențe a sistemelor PFC.
