EP On demand ACBs

Introducere

Întrerupătoarele automate cu deschidere în aer (ACB) sunt componente esențiale ale sistemelor electrice de putere, asigurând o protecție robustă pentru liniile de distribuție, generatoare și alte echipamente pentru curenți mari. Aceste întrerupătoare utilizează aerul ca mediu izolant și de stingere a arcului electric, fiind adecvate pentru aplicații cu tensiuni și curenți mari. ACB-urile sunt concepute pentru a întrerupe automat circuitul în cazul apariției suprasarcinilor sau scurtcircuitelor, protejând echipamentele și contribuind la stabilitatea rețelelor de distribuție a energiei electrice.

Caracteristici

Space Optimization

ETIPOWER ACBs feature the world's smallest depth, allowing for significant space savings in switchboards.

Enhanced Safety

Enhanced Safety with Internal Arc Energy Dissipation: The unique "Double Break" arc chamber effectively dissipates all arc energy within the ACB itself. This eliminates the need for clearance between the ACB and nearby earthed metal, further contributing to space reduction and cost efficiency.

Ease of Maintenance

The fixed and moving main contacts can be effortlessly replaced in the field. This simplifies maintenance procedures and minimizes downtime. Each pole replacement takes approximately 15 minutes.

Versatile Terminal Arrangements: ETIPOWER ACBs offer flexibility in installation with three main circuit terminal arrangements: vertical, horizontal, and front connections. Additionally, different terminal arrangements can be specified for the line and load sides to accommodate specific project requirements.

Advanced Protection with RMSD Sensing: The series is equipped with RMSD sensing overcurrent releases (OCRs), providing a wide range of protection functions.

Prolonged Service Life: The "Double Break" main contact system ensures rapid interruption of short circuit currents and significantly reduces wear on the main contacts, leading to an extended operational lifespan.

Seria de produse ETI

Dimensiuni pentru diverse cerințe:

ACB-urile ETIPOWER sunt disponibile în trei dimensiuni de gabarit, acoperind o gamă de curenți de la 800A la 6300A și tensiuni de până la 690V:

Dimensiunea 1: de la 800A la 2000A.
Dimensiunea 2: de la 2500A la 3200A (tipul SB de 4000A este disponibil atât în Dimensiunea 1, cât și în Dimensiunea 2).
Dimensiunea 3: de la 4000A la 6300A.

Opțiuni flexibile de montaj:

Dimensiunile 1 și 2 sunt disponibile atât în versiune debroșabilă, cât și fixă. Sursele nu precizează dacă pentru Dimensiunea 3 sunt disponibile ambele variante, debroșabilă și fixă.

Opțiuni privind capacitatea de rupere:

Pentru a răspunde cerințelor diferitelor aplicații, sunt disponibile două tipuri de capacitate de rupere:

Tip S (standard): de la 65kA la 100kA.
Tip H (capacitate de rupere ridicată): de la 80kA la 120kA (opțional).

ACB-urile ETIPOWER oferă posibilitatea alegerii dintre trei tipuri de relee de protecție la supracurent (OCR), pentru adaptarea protecției la cerințele aplicației:

AGR-11: OCR standard cu cadran de reglare, care asigură protecție la supracurent, protecție la suprasarcină și defect la pământ, protecția conductorului neutru și semnalizarea suprasarcinii.
AGR-21/22B tip LCD: OCR avansat care asigură protecția și măsurarea curentului. Include semnale de declanșare pentru fiecare funcție și permite comunicația prin protocolul M-bus.

OCR avansat AGR-31B: Acest OCR este prevăzut cu afișaj iluminat și oferă funcții complete de protecție și măsurare, inclusiv pentru curent, tensiune, putere și alți parametri. Dispune de semnale permanente de declanșare pentru fiecare funcție, facilitând monitorizarea și diagnosticarea.

Sistem de interblocare pe zone EP: Acest sistem de selectivitate asigură declanșarea prioritară a întrerupătorului aflat cel mai aproape de defect, indiferent de reglajele temporizării de scurtă durată. Astfel, defectul este izolat rapid, reducând deteriorările și timpul de întrerupere.
Bobine duble de deschidere și închidere: Pentru aplicațiile critice, ACB-urile ETIPOWER pot fi echipate cu bobine duble de deschidere și închidere. Această redundanță asigură o fiabilitate ridicată a comenzii și operării, în special în circuitele UPS conectate la sarcini critice.
Opțiuni flexibile de împământare: Construcția ACB-urilor ETIPOWER permite împământarea fie a barelor colectoare, fie a circuitului unui sistem de joasă tensiune, oferind flexibilitate în configurarea împământării.

Mai multe grade de protecție IP:

Flanșă pentru ușă: asigură în mod standard gradul de protecție IP20.
Flanșă pentru ușă cu garnitură: asigură gradul de protecție IP31.
Înveliș de protecție IP: asigură gradul de protecție IP55 (IEC 60529) și poate fi montat chiar și atunci când corpul întrerupătorului se află în poziția IZOLAT.

Funcții mecanice și electrice suplimentare de siguranță:

Contor al ciclurilor ON-OFF: Un afișaj mecanic cu 5 cifre indică numărul de cicluri ON-OFF efectuate de ACB, facilitând planificarea mentenanței.
Capac pentru butoanele ON-OFF: Previne acționarea accidentală sau neautorizată și poate fi blocat cu până la trei lacăte.
Manetă de blocare a poziției cu lacăt: Fixează corpul întrerupătorului în pozițiile CONECTAT, TEST sau IZOLAT, împiedicând extragerea accidentală și permițând montarea a până la trei lacăte.
Încuietoare cu cheie: Disponibilă în variantele de blocare în poziția ON și blocare în poziția OFF, limitând operarea la personalul autorizat care deține cheia corespunzătoare.

Seria ACB EP disponibilă la cerere reprezintă o soluție avansată pentru protecția sistemelor electrice. Prin caracteristicile sale specifice, gama completă de produse, funcțiile inteligente de protecție și măsurile robuste de siguranță, ETIPOWER asigură o distribuție fiabilă a energiei electrice pentru o gamă largă de aplicații.

Aplicații

Protecție și control fiabile pentru sistemele electrice de joasă tensiune

Întrerupătoarele automate cu deschidere în aer (ACB) sunt componente esențiale ale sistemelor de distribuție a energiei electrice de joasă tensiune. Acestea sunt utilizate în principal pentru protejarea circuitelor și echipamentelor electrice împotriva deteriorărilor cauzate de suprasarcini, scurtcircuite și defecte la pământ. Pe lângă funcția de protecție, ACB-urile permit comutarea și separarea în siguranță a surselor de alimentare în timpul lucrărilor de mentenanță sau în situații de urgență.

ACB-urile sunt concepute pentru aplicații cu curenți mari, de regulă peste 800 A, și sunt utilizate cel mai frecvent în sistemele principale de distribuție a energiei electrice. Capacitatea lor de a întrerupe curenți mari de defect, precum și durata mare de viață mecanică și electrică le fac adecvate pentru aplicații solicitante.

Caracteristici principale:

Capacitate ridicată de rupere pentru o protecție fiabilă în aplicațiile critice.
Gamă largă de curenți nominali și dimensiuni de gabarit.
Unități de declanșare disponibile în versiuni termomagnetice sau electronice avansate.

Reglaje ajustabile ale protecției pentru coordonare selectivă și optimizarea sistemului.
Construcție modulară pentru instalare, mentenanță și modernizare ușoare.
Opțiuni de comunicație și comandă de la distanță pentru gestionarea inteligentă a energiei (la modelele avansate).

Tablouri principale de distribuție în clădiri industriale și comerciale.
Distribuția energiei în proiecte de infrastructură.
Protecția generatoarelor și transformatoarelor.

Sisteme critice din spitale, centre de date și aeroporturi.
Instalații de energie regenerabilă și sisteme de alimentare de rezervă.

Nivel ridicat de siguranță pentru personal și echipamente.
Flexibilitate în proiectarea și configurarea sistemului.
Durată mare de viață și rezistență mecanică ridicată.
Conformitate cu standardele internaționale (de exemplu, IEC 60947-2).

Întrerupătoarele automate cu deschidere în aer reprezintă o soluție robustă și flexibilă pentru rețelele electrice moderne, contribuind la continuitatea în funcționare și la protecția sistemului în diverse condiții de exploatare.

Link-uri adiționale

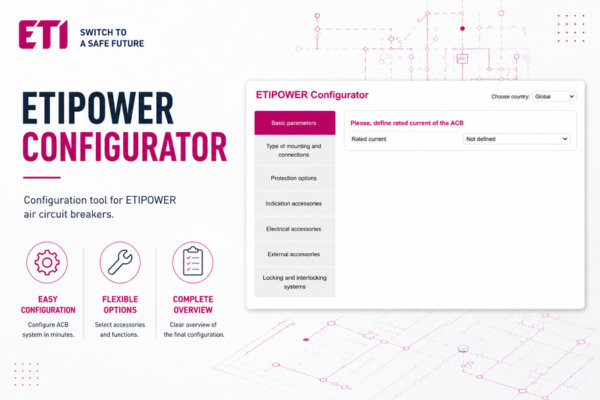

Configurator
