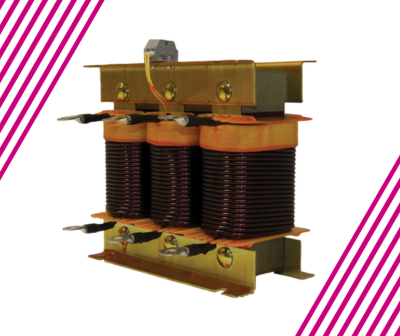

Filtru pentru armonici

• Plăci magnetice cu pierderi reduse: Construite din plăci magnetice cu pierderi reduse, asigurând o eficiență ridicată și pierderi minime de energie.
• Izolație clasa F: Realizate cu conductoare din cupru clasa F (155°C) pentru regim permanent, oferind o rezistență termică excelentă.
• Releu de protecție termică: Echipate cu un releu de protecție termică pentru prevenirea supraîncălzirii.
• Design pentru ventilație: Spirele sunt separate pentru a îmbunătăți ventilația și disiparea termică.
• Factori standard de filtrare: Disponibile cu factori de filtrare de 7% și 14%, cu frecvențe de rezonanță de 189 Hz și 134 Hz pentru rețele de 50 Hz.
• Conformitate cu standardele: Filtrele respectă standardele IEC-60289 și IEC-076.
• Capacitate de suprasarcină: Proiectate pentru o suprasarcină permisă de 1.07 x In (curent).
• Liniaritatea inductanței: Liniaritatea inductanței este la 1.60 x In.
• Tensiune de încercare: Filtrele au o tensiune de încercare de 4KV.
• Grad de protecție: Filtrele au gradul de protecție IP00.

Filtrele din seria HFL dispun de mai multe specificații tehnice importante:

• Toleranță "L": 3%.
• Izolație termică: Filtrele sunt proiectate cu izolație termică pentru a rezista la temperaturi ridicate.
• Temperatura ambiantă: Pot funcționa la o temperatură ambiantă de 45°C.
• Clasa de temperatură: Proiectate cu clasa termică F (155°C).
• Temperatura maximă a înfășurării: Temperatura maximă a înfășurării nu trebuie să depășească 90°C.
• Factori de filtrare: Disponibili la 7% și 14%.
• Frecvențe de rezonanță: 189 Hz pentru factorul de filtrare de 7% și 134 Hz pentru factorul de filtrare de 14%, într-o rețea de 50 Hz.
• Materialul conductorului: Disponibile atât cu conductoare din cupru (Cu), cât și din aluminiu (Al).
• Compatibilitate cu condensatoarele: Proiectate pentru utilizare cu condensatoare LPC.

Seria HFL include diverse modele cu puteri reactive nominale și materiale ale conductorului diferite:

• HFL 7/x Cu: Filtre cu conductor din cupru și factor de filtrare de 7%
  • .Disponibile cu puteri nominale de la 5 kVAr la 100 kVAr.
• HFL 14/x Cu: Filtre cu conductor din cupru și factor de filtrare de 14%.
  • Disponibile cu puteri nominale de la 5 kVAr la 50 kVAr.
• HFL 7/x Al: Filtre cu conductor din aluminiu și factor de filtrare de 7%.
  • Disponibile cu puteri nominale de la 20 kVAr la 50 kVAr.
• HFL 14/x Al: Filtre cu conductor din aluminiu și factor de filtrare de 14%.
  • Disponibile cu puteri nominale de la 20 kVAr la 50 kVAr.

Notă: Litera 'x' din tipul produsului reprezintă puterea reactivă nominală a filtrului în kVAr.

Selectarea filtrului corect se bazează pe mai mulți factori, precum tipul sarcinii, nivelul distorsiunilor armonice și compensarea necesară. Tabelele furnizate în surse pot fi utilizate ca referință pentru selectarea filtrului corespunzător.

• Filtrele cu factor de filtrare de 7% sunt utilizate în general în rețele cu o prezență ridicată a armonicii de ordinul 5 și a armonicilor de ordin superior.
• Filtrele cu factor de filtrare de 14% sunt adecvate pentru rețele cu o prezență ridicată a armonicii de ordinul 3.

• Filtrele trebuie instalate în serie cu condensatoarele pentru a crea un circuit acordat.
• Asigurați o ventilație corespunzătoare în jurul filtrelor pentru a preveni supraîncălzirea.
• Consultați desenele cu dimensiunile mecanice pentru montarea și instalarea corectă.
