Intrerupatoare automate cu protectie la curent rezidual si la supracurent

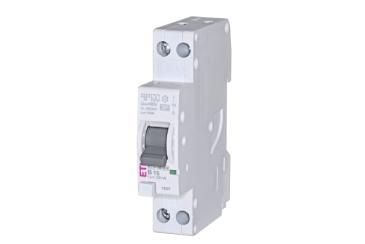

Comutare monopolară:

Întrerupe numai polul de fază, în timp ce polul neutru rămâne fix.

Funcționare dependentă de tensiune:

Funcționează la tensiuni mai mari de 85V.

Posibilitate de sigilare:

Permite protecția împotriva manipulării neautorizate, pentru un nivel sporit de siguranță.

Protecție îmbunătățită:

Asigură o protecție mai bună a bornelor împotriva contactului accidental cu părțile aflate sub tensiune.

Posibilitate de sigilare:

Permite blocarea sigură atât în poziția ON, cât și în poziția OFF.

Buton de test:

Permite utilizatorului să verifice funcționalitatea protecției diferențiale.

Versiuni speciale:

Disponibile cu indicarea stării prin LED-uri, caracteristici de tip B și funcționalitate AFDD.

Alimentare din ambele direcții:

Permite alimentarea atât prin bornele superioare, cât și prin cele inferioare, pentru o flexibilitate sporită la instalare.

Variante bipolare și tetrapolare:

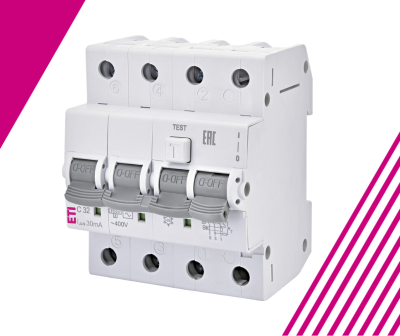

KZS-2M este un RCBO bipolar, în timp ce KZS-4M este disponibil în configurații tripolare și tetrapolare.

Bloc de contacte auxiliare (PS KZS-2M/4M):

Permite semnalizarea la distanță a stării RCBO-ului.

Indicarea clară a stării:

LED-urile oferă semnalizări distincte pentru suprasarcină/scurtcircuit, curent rezidual și acționare manuală.

Indicarea internă a poziției contactelor:

Asigură confirmarea vizuală a stării contactelor (deschise sau închise).

Prevenirea incendiilor:

Detectează și întrerupe defectele de arc electric, contribuind la prevenirea incendiilor care pot fi provocate de defecțiuni ale instalației electrice.

Funcție de autotestare:

Asigură verificarea funcționării corecte a funcției AFD.

Indicarea defectelor prin LED:

Semnalizează diferite tipuri de defecte prin secvențe specifice de aprindere intermitentă.

Protecție la supracurent:

RCBO-urile încorporează un mecanism de declanșare termomagnetic similar celui utilizat la întrerupătoarele automate mici. Atunci când apare un supracurent, elementul termic se încălzește, determinând deformarea lamelei bimetalice și declanșarea întrerupătorului. În cazul unui scurtcircuit, elementul magnetic reacționează instantaneu, generând un câmp magnetic puternic care acționează mecanismul de declanșare.

Protecție la curent rezidual:

RCBO-urile utilizează un transformator diferențial toroidal sensibil pentru monitorizarea continuă a curentului care circulă prin conductoarele de fază și neutru. Atunci când este detectat un curent rezidual, în bobina de detecție este indus un curent de valoare redusă, care activează un releu și determină declanșarea RCBO-ului și deconectarea circuitului.

Tip AC:

Sensibil la curenți reziduali alternativi pur sinusoidali.

Tip A:

Sensibil atât la curenți reziduali alternativi sinusoidali, cât și la curenți reziduali continui pulsatorii.

Tip B:

Sensibil la curenți reziduali alternativi sinusoidali, curenți reziduali continui pulsatorii și curenți reziduali continui netezi. Valorile de declanșare sunt definite până la 1kHz.

• Numărul de poli: Corespunde numărului de conductoare active protejate de RCBO (de exemplu, 1p+N pentru sisteme monofazate, 3p+N pentru sisteme trifazate).
• Curent nominal (In): Curentul maxim pe care RCBO-ul îl poate conduce în mod continuu fără a declanșa.
• Curent rezidual nominal (I∆n): Sensibilitatea RCBO-ului, care determină nivelul curentului rezidual la care acesta va declanșa.

• Caracteristica de declanșare: Definește răspunsul mecanismului de protecție la supracurent și este clasificată, în mod obișnuit, prin curbele B sau C. RCBO-urile cu caracteristica B sunt mai sensibile și sunt adecvate pentru protecția echipamentelor electronice sensibile. RCBO-urile cu caracteristica C sunt concepute pentru circuite cu curenți de pornire mai mari, cum ar fi cele care alimentează motoare.
• Capacitatea nominală de rupere: Indică valoarea maximă a curentului de scurtcircuit pe care RCBO-ul îl poate întrerupe în siguranță.
• Tipul curentului rezidual: Forma specifică de curent rezidual pentru detectarea căreia este proiectat RCBO-ul (AC, A, B).
