Un întrerupător automat mic (MCB) este un tip de aparat de comutație care declanșează automat și întrerupe circuitul atunci când detectează condiții electrice anormale, precum un curent excesiv. Spre deosebire de siguranțele fuzibile tradiționale, care se topesc și trebuie înlocuite după apariția unui defect, întrerupătoarele automate mici pot fi resetate, oferind astfel o soluție mai practică și mai economică pentru protecția continuă a circuitelor.

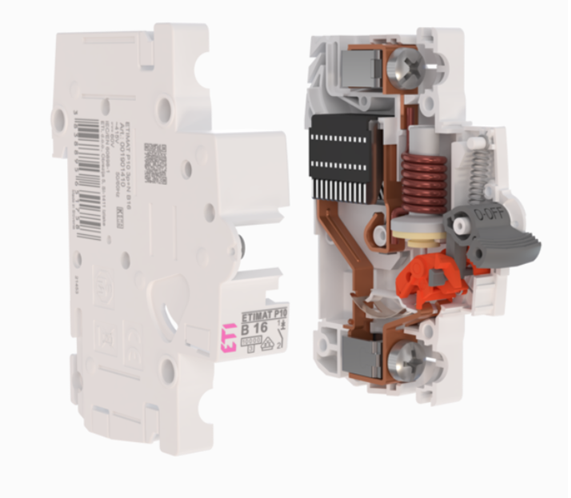

Unique thermomagnetic tripping unit with integrated thermal release prevents tampering and material deterioration, ensuring reliable overload tripping.
Reduced power dissipation and high electrical endurance (20,000 operation cycles). Operation in DC circuits up to 60V DC/pole.
Each product has a QR code linking to a webpage with all relevant information.
ETI oferă mai multe serii de întrerupătoare automate mici, fiecare fiind proiectată pentru a răspunde unor cerințe specifice de utilizare:

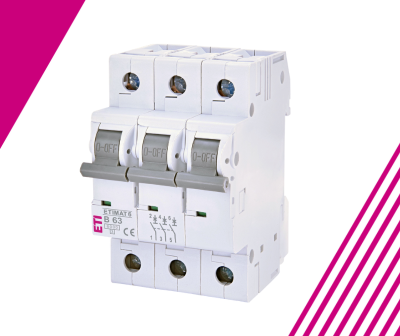

Seria ETIMAT 6 de întrerupătoare automate mici asigură o protecție fiabilă, cu accent pe siguranța utilizatorului și ușurința instalării.
Date tehnice (generale):
Seria ETIMAT 6 este disponibilă în configurații 1P, 1P+N, 2P, 3P și 3P+N.
Seria ETIMAT 1N oferă o soluție compactă, cu un pol de fază protejat și un pol neutru întrerupt, integrate într-o singură carcasă.
Avantaje principale:
Date tehnice (generale):
Pentru codurile specifice în funcție de curentul nominal și caracteristica de declanșare, consultați catalogul.
Seria ETIMAT P reprezintă o nouă generație de întrerupătoare automate mici, oferind caracteristici și performanțe îmbunătățite. Această serie include modelele ETIMAT P6 și ETIMAT P10.
Date tehnice (generale - ETIMAT P6):
Seria ETIMAT P6 este disponibilă în configurații 1P, 1P+N, 2P, 3P și 3P+N.
Date tehnice (generale - ETIMAT P10):
Seria ETIMAT P10 este disponibilă în configurații 1P, 1P+N, 2P, 3P și 3P+N. În special, versiunile ETIMAT P10 cu 3 poli + N sunt adecvate pentru utilizarea ca întrerupătoare automate cu 4 poli.
Versiunea ETIMAT P10 Reset:
Versiunea ETIMAT P10 Reset dispune de o funcție specială prin care poziția manetei indică în mod clar cauza declanșării.
Poziția "Trip" (intermediară): indică declanșarea din cauza unui supracurent.
Poziția "Off" (inferioară): indică deconectarea manuală.
Astfel se evită interpretările greșite și se poate identifica dacă deconectarea sistemului a fost intenționată sau a fost cauzată de un defect. Datele tehnice pentru seria ETIMAT P10 Reset corespund în mare parte celor ale seriei ETIMAT P10 standard, fiind disponibilă cu caracteristici B și C pentru configurațiile 1P, 1P+N, 2P, 3P și 3P+N. Pentru codurile specifice, consultați catalogul.
Seria ETIMAT P10-DC este special concepută pentru protecția conductoarelor din circuitele electrice de curent continuu.
Caracteristici principale:
Date tehnice (generale):
Seria ETIMAT P10-DC este disponibilă în configurații monopolare și bipolare. Rețineți că, în aplicațiile de curent continuu, două întrerupătoare automate mici monopolare nu pot fi utilizate în locul unui întrerupător automat mic bipolar.
Seria ETIMAT 10 este destinată aplicațiilor cu curenți mai mari, în domeniul 80 - 125A.
Caracteristici principale:
Date tehnice (generale):
Seria ETIMAT 10 (80-125A) este disponibilă în configurații monopolare, bipolare, tripolare, tripolare + N și tetrapolare.
Un întrerupător automat mic (MCB) este un tip de aparat de comutație care declanșează automat și deconectează circuitul atunci când detectează condiții electrice anormale, precum un curent excesiv. Spre deosebire de siguranțele fuzibile tradiționale, care se topesc și trebuie înlocuite după apariția unui defect, întrerupătoarele automate mici pot fi resetate, oferind astfel o soluție mai practică și mai economică pentru protecția continuă a circuitelor.
Cum funcționează un întrerupător automat mic?
Întrerupătoarele automate mici utilizează două mecanisme principale pentru detectarea și întreruperea în cazul apariției defectelor:
Selectarea caracteristicii corespunzătoare a întrerupătorului automat mic este esențială pentru adaptarea la tipul instalației electrice și la caracteristicile specifice ale sarcinii. Întrerupătoarele automate mici sunt clasificate în funcție de caracteristicile de declanșare, sau curbele de declanșare, care definesc domeniul de curent la care întrerupătorul va declanșa.
Caracteristica B:
Caracteristica C:
Caracteristica D:
Caracteristica K:
Caracteristica Z:
Curent nominal
Întrerupătoarele automate mici sunt disponibile pentru diferite valori ale curentului nominal, de regulă între 0.5 și 125 amperi. Curentul nominal indică valoarea maximă a curentului pe care întrerupătorul automat mic o poate suporta în condiții normale de funcționare fără a declanșa. Este esențial ca valoarea nominală a întrerupătorului automat să fie corelată cu sarcina normală a circuitului, pentru a asigura o protecție fiabilă și pentru a evita declanșările frecvente și inutile.
Specificații de tensiune:
Aceste aparate sunt proiectate pentru niveluri specifice de tensiune, în mod obișnuit 120-240V pentru aplicații rezidențiale și până la 415V pentru aplicații industriale.
Capacitatea nominală de rupere a unui întrerupător automat mic (MCB) este o caracteristică esențială care definește curentul maxim de defect pe care întrerupătorul îl poate întrerupe în siguranță fără a fi deteriorat. Această valoare indică capacitatea întrerupătorului automat de a întrerupe curenții mari de defect care apar în cazul scurtcircuitelor sau al suprasarcinilor severe.
În aplicațiile rezidențiale sau comerciale ușoare, întrerupătoarele automate mici au în mod obișnuit capacități nominale de rupere cuprinse între 6 kA și 10 kA, suficiente pentru circuitele cu niveluri mai reduse ale curentului de defect. Aplicațiile industriale, în care curenții de defect pot fi mult mai mari, pot necesita întrerupătoare automate mici cu capacități nominale de rupere cuprinse între 15 kA și 25 kA sau chiar mai mari.
Întrerupătoarele automate mici sunt fabricate în conformitate cu standardele internaționale de siguranță IEC/EN 60898 și IEC/EN 60947-2.
Alegerea întrerupătorului automat mic corespunzător este esențială pentru asigurarea siguranței și a performanței sistemului. Respectați aceste recomandări pentru selectarea întrerupătorului automat mic potrivit:
