Relee de monitorizare

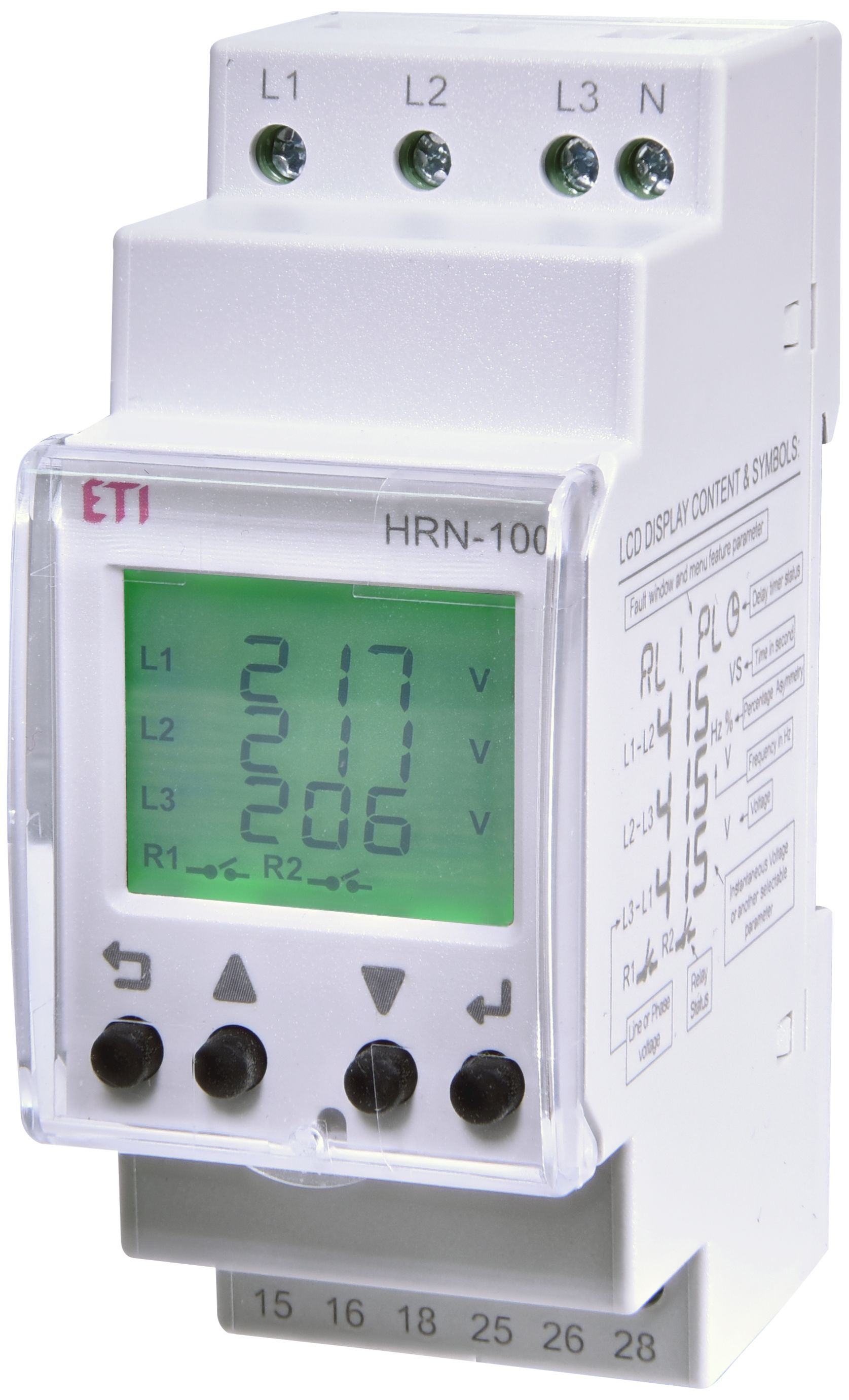

• Opțiuni de conectare cu 3 sau 4 conductoare.
• Monitorizează limitele superioară și inferioară ale tensiunii și frecvenței în circuite trifazate.
• Detectează succesiunea fazelor, lipsa fazei și asimetria, inclusiv întreruperea conductorului neutru (în cazul conexiunii cu 4 conductoare).

• Măsurarea tensiunii în valoare efectivă reală (True RMS).
• Contacte de ieșire configurabile individual.
• Întârziere de răspuns reglabilă pentru stările de defect și la conectarea alimentării.

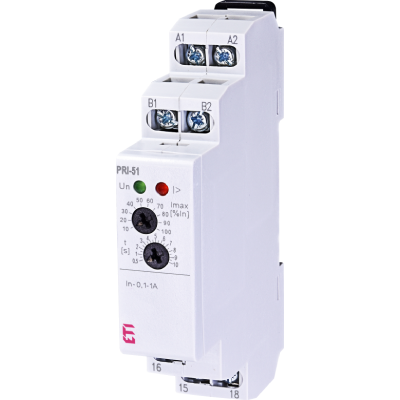

• Configurație: monofazat, 1 modul, montaj pe șină DIN.
• Tensiune universală de alimentare: AC 24V - 240V și DC 24V.
• Contact de ieșire comutator: 8A / AC1.

• Izolare galvanică: circuitele de alimentare și de măsurare a curentului sunt izolate galvanic pentru un nivel sporit de siguranță.
• Temporizare reglabilă: 0.5 - 10s pentru a permite vârfuri de curent de scurtă durată.
• Domenii de curent reglabile: AC 0.1-1A, AC 0.2-2A, AC 0.5-5A, AC 0.8-8A, AC 1.6-16A, AC 0.1-10A.

Aplicații principale:

• Monitorizarea siguranțelor fuzibile din circuitele de alimentare ale motoarelor trifazate este o aplicație tipică pentru EFM, asigurând funcționarea fiabilă a motoarelor prin detectarea siguranțelor fuzibile arse.
• Monitorizarea unei a doua siguranțe fuzibile din aceeași fază sau dintr-o fază diferită este posibilă prin utilizarea bornelor F1/L1, extinzând capacitatea de monitorizare a EFM.

Avantaje și caracteristici:

• Detectarea defectării siguranțelor fuzibile: funcția principală a EFM este detectarea rapidă a unei siguranțe fuzibile arse și transmiterea unui semnal pentru efectuarea lucrărilor de întreținere sau a acțiunilor corective.
• Utilizare versatilă: dispozitivul poate fi utilizat cu diferite tipuri și dimensiuni de siguranțe fuzibile, fiind adaptabil la diverse sisteme electrice.
• Funcționare cu sarcinile deconectate: EFM poate detecta defectarea siguranțelor fuzibile chiar și atunci când sarcinile conectate sunt deconectate, asigurând monitorizarea continuă.
• Resetare automată: după înlocuirea siguranței fuzibile arse, EFM se resetează automat, simplificând repunerea în funcțiune.
• Rezistență la variații: EFM funcționează fiabil chiar și în condiții precum rețele asimetrice, indiferent de succesiunea fazelor, rețele cu armonici și motoare care pot furniza energie înapoi în rețea.
