Transformatoare de curent

Introducere

Seria de produse ETI

Seria ETIMETER oferă o gamă completă de transformatoare de curent pentru măsurare, care asigură măsurători precise și fiabile ale curentului pentru diverse aplicații. Acestea sunt proiectate pentru a respecta standardele internaționale și oferă o precizie ridicată, asigurând măsurarea exactă și protecția eficientă.

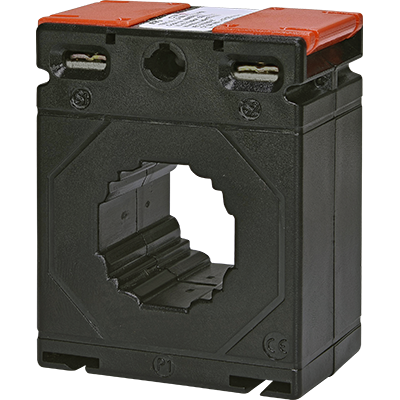

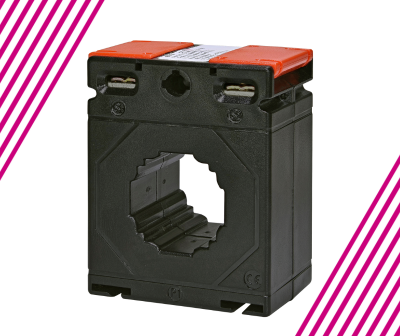

Seria ETIMETER CTR-30 - Transformatoare de curent monofazate pentru măsurare

Seria CTR-30 cuprinde o gamă de transformatoare de curent monofazate pentru măsurare, adecvate pentru o varietate de aplicații.

Caracteristicile principale ale seriei CTR-30:

• Opțiuni versatile de montare: Seria CTR-30 oferă atât opțiuni de montare pe bare colectoare, cât și pe șină DIN, asigurând flexibilitate la instalare. Seturile de montare sunt incluse pentru un plus de comoditate.
• Bornă de conexiune cu capac: Este prevăzută o bornă de conexiune cu capac, eliminând necesitatea utilizării unei furci și asigurând siguranța și conformitatea cu cerințele gradului de protecție IP20.
• Precizie ridicată: Seria CTR-30 este disponibilă în clasele de precizie 0,5 și 1, asigurând măsurători precise ale curentului pentru măsurare fiabilă și protecție eficientă.
• Gamă largă de rapoarte de transformare a curentului: Seria CTR-30 oferă o gamă largă de rapoarte de curent primar/secundar, adaptate diferitelor cerințe de aplicație. Rapoartele disponibile includ 50/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5 și 600/5.
• Construcție durabilă: Seria CTR-30 dispune de o carcasă robustă realizată din policarbonat armat cu 10% fibră de sticlă, un material ignifug clasificat UL 94V-0. Această construcție asigură durabilitate și performanță fiabilă în medii solicitante.

Aplicații

Transformatoarele de curent pentru măsurare sunt esențiale pentru diverse aplicații:

• Măsurarea precisă a energiei: Acestea furnizează contoarelor de energie măsurători precise ale curentului în scopuri de facturare, în aplicații industriale, comerciale și de utilități.
• Monitorizarea sistemelor electrice: Transformatoarele de curent pentru măsurare sunt utilizate în analizoarele de rețea pentru monitorizarea parametrilor sistemului electric, precum curentul, tensiunea, factorul de putere și frecvența.
• Protecția prin relee: Transformatoarele de curent furnizează semnale de curent releelor de protecție, care detectează defectele și izolează secțiunile defecte ale sistemului electric pentru a preveni deteriorările și a asigura siguranța.
• Compensarea factorului de putere: Transformatoarele de curent pentru măsurare sunt utilizate în sistemele automate de compensare a factorului de putere (PFC) pentru măsurarea curentului și reglarea compensării puterii reactive în vederea optimizării eficienței energetice.

Iată cum funcționează transformatoarele de curent pentru măsurare:

• Înfășurarea primară: Înfășurarea primară a transformatorului de curent este alcătuită din câteva spire de conductor cu secțiune mare și este conectată în serie cu conductorul de curent ridicat care trebuie măsurat.
• Înfășurarea secundară: Înfășurarea secundară are mai multe spire de conductor cu secțiune mică și este conectată la instrumentele de măsurare sau la releele de protecție.
• Miez magnetic: Un miez feromagnetic cuplează înfășurările primară și secundară.

Când curentul circulă prin înfășurarea primară, acesta creează un câmp magnetic în miez. Acest câmp magnetic induce un curent proporțional în înfășurarea secundară. Raportul dintre curentul primar și cel secundar este cunoscut sub denumirea de raport de transformare al transformatorului de curent. De exemplu, un transformator de curent 100:5 va produce un curent secundar de 5 amperi pentru fiecare 100 de amperi care circulă prin circuitul primar.
