Întrerupătoarele automate cu deschidere în aer (ACB) sunt componente esențiale ale sistemelor electrice de putere, asigurând protecția liniilor de distribuție, a generatoarelor și a altor echipamente pentru curenți mari. Aceste întrerupătoare utilizează aerul ca mediu izolant și de stingere a arcului electric, fiind adecvate pentru aplicații de mare putere. ACB-urile sunt concepute pentru a întrerupe automat circuitul în cazul apariției unei suprasarcini sau a unui scurtcircuit, protejând echipamentele și contribuind la stabilitatea rețelelor de distribuție a energiei electrice.

004695731

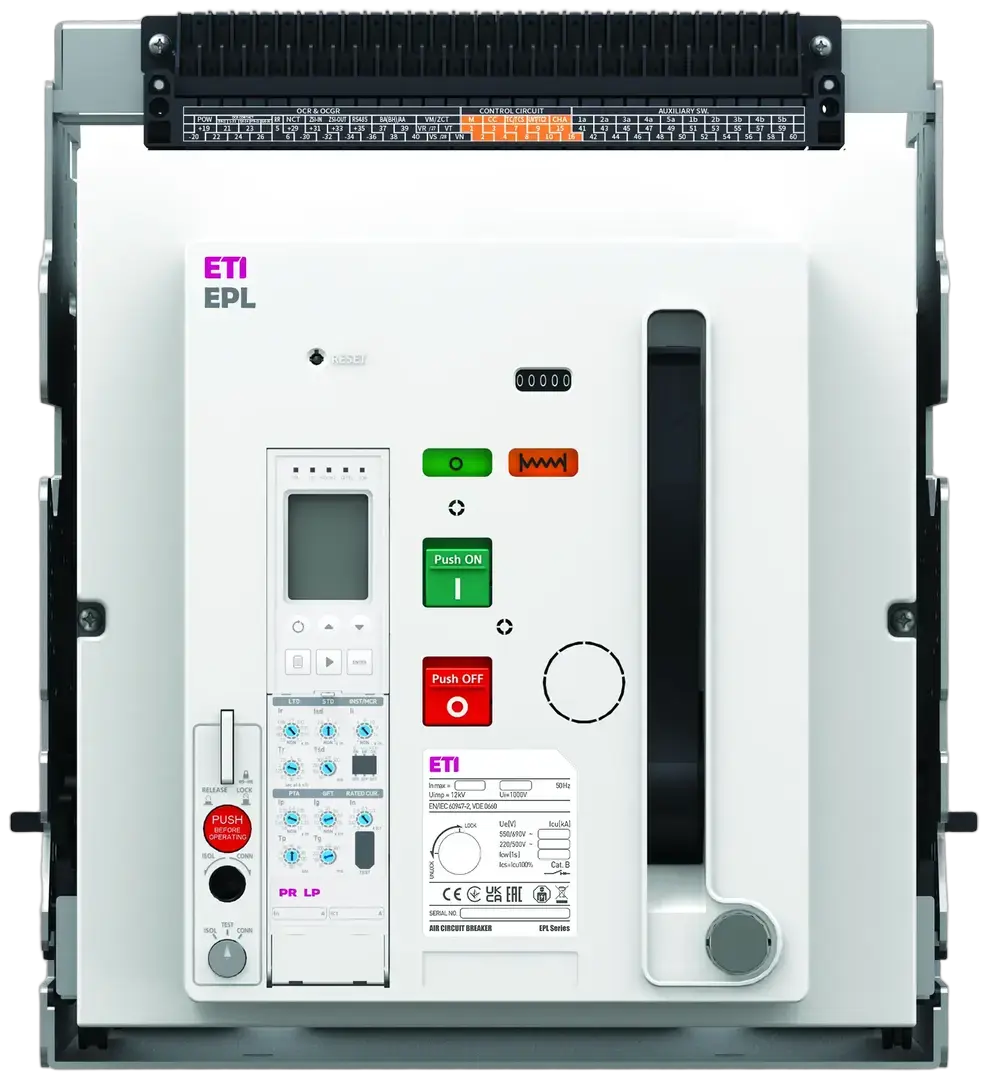

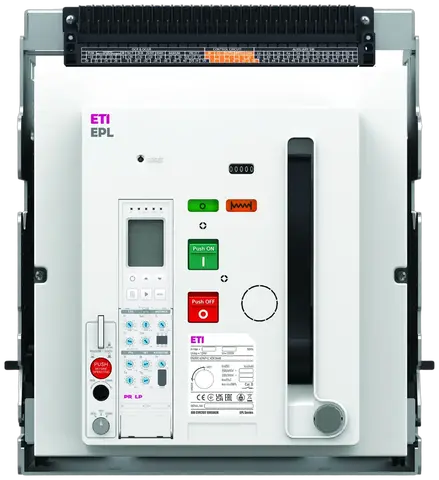

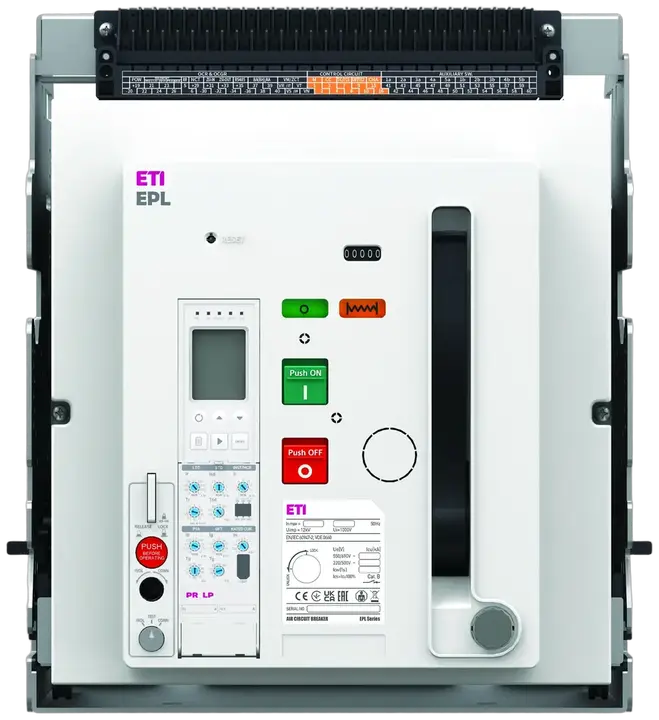

Imagine EPL-32 4H BF/M2C2S2/PR-LP

EPL-32 4H BF/M2C2S2/PR-LP Întrerupator de circuit în aer

Cod ETI:: 004695731
Aplicație:: 60947-2
Tensiunea nominala de rezistenta Uimp:: 8 kV
Tipul conexiunii:: Conexiune posterioară
Tensiunea nominala (V AC) :: 690 V
Număr de poli:: 4
Reglabil sau fix :: Ajustabil
Ajustare magnetica :: 1-15 xIn
Standarde:: 60947-2
Reglare termica :: 0,4-1 xIn
Curent nominal:: 3200 A
Capacitate nominala de scurtcircuit la 415 V Icu/Ics:: 85 kA
Grup Catalog:: ETIPOWER

Produs

Greutate: 56,93 kg
Stock unit of measure: pcs

Ambalare de bază

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400106414
Basic packaging weight: 57,43 kg
Basic Packaging Dimensions Height: 523,4 mm
Basic Packaging Dimensions Width: 404,4 mm
Basic Packaging Dimensions Depth: 295,8 mm
Basic packaging volume: 62,61 dm³

Ambalare transport

Intermediate packaging quantity: 1 pcs
EAN code for a intermediate packaging: 3838400106421
Intermediate packaging weight: 64,425 kg
Intermediate Packaging Dimensions Height: 650 mm
Intermediate Packaging Dimensions Width: 1.050 mm
Intermediate Packaging Dimensions Depth: 620 mm
Transport packaging quantity: 6 pcs
EAN code for a transport packaging: 3838400106438
Transport packaging weight: 400 kg
Transport Packaging Dimensions Height: 2.140 mm
Transport Packaging Dimensions Width: 1.460 mm
Transport Packaging Dimensions Depth: 840 mm
Transport packaging volume: 2.624,496 dm³
Pallet quantity: 6 pcs
Customs tariff: 85362090

Motor drive optional: ✓
Complete device with protection unit: ✓
Rated permanent current Iu: 3.200 A
Motor drive integrated: ✓
Degree of protection (IP): IP20
Type of control element: Push button
Position of connection for main current circuit: Back side
Integrated earth fault protection: ✓
Type of electrical connection of main circuit: Bolt connection
Number of poles: 4
Device construction: Built-in device fixed built-in technique
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz: 85 kA
With switched-off indicator: ✓
Rated voltage(Min): 690 V
Rated voltage(Max): 690 V

Clasificare ETIM – versiunea 9.0
