003903364

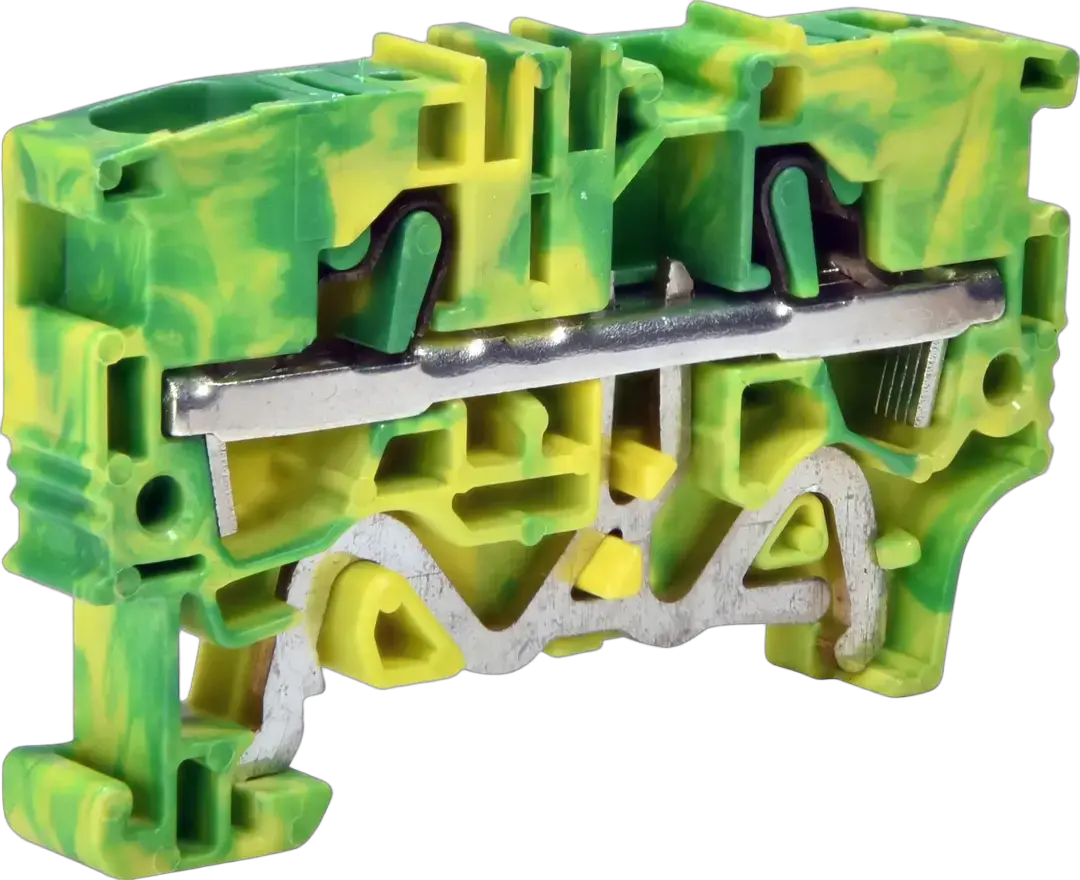

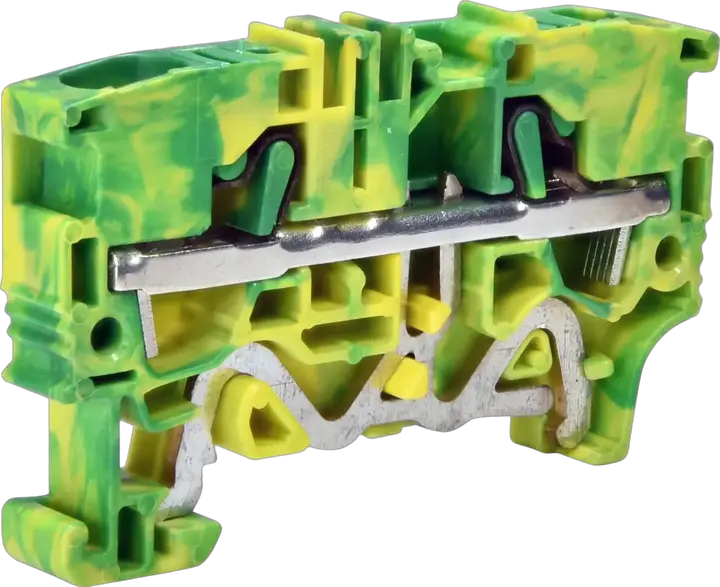

ESH-EFCE.6 Conexiuni de legare la pământ
- Cod ETI:
- 003903364
- Tip montaj:
- TH 35
- Tip:
- ESH Push-in Spring Clamp Terminal Blocks
- Nivel:
- Singura
- Culoare:
- Verde, Galben
- Secțiune transversală nominală:
- 6 mm²
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
- Sectiunea transversala a conductorului:
- 210 mm²
- Conexiune incrucisata :
- Yes
- Sectiune finala :
- Yes
4 Documente
15 Logistică
Produs
- EAN code for a single product
- 3838400117953
- Greutate
- 0,017 kg
- Net width
- 16 mm
- Net height
- 85 mm
- Net depth
- 33 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 30 pcs
- EAN code for a transport packaging
- 3838400104724
- Transport packaging weight
- 0,498 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 70 mm
- Transport Packaging Dimensions Depth
- 150 mm
- Transport packaging volume
- 1,575 dm³
- Pallet quantity
- 19.020 pcs
- Customs tariff
- 85369010
22 ETIM
- Width
- 8,2 mm
- Material insulation body
- Thermoplastic
- Mounting method
- DIN rail (top hat rail) 35 mm
- Number of levels
- 1
- Type of electrical connection 1
- Spring clamp connection
- PEN function possible
- Da
- Number of clamp positions per level
- 2
- Closing plate required
- Da
- Type of electrical connection 2
- Spring clamp connection
- Colour
- Green/yellow
- Height
- 46,7 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 0,2 mm²
- Connectable conductor cross section multi-wired(Min)
- 0,2 mm²
- Connectable conductor cross section fine-strand with cable end sleeve(Min)
- 0,5 mm²
- Connectable conductor cross section fine-strand without cable end sleeve(Min)
- 0,2 mm²
- Operating temperature(Min)
- -40 °C
- Connectable conductor cross section solid-core(Max)
- 10 mm²
- Connectable conductor cross section fine-strand without cable end sleeve(Max)
- 10 mm²
- Connectable conductor cross section multi-wired(Max)
- 10 mm²
- Operating temperature(Max)
- 130 °C
- Connectable conductor cross section fine-strand with cable end sleeve(Max)
- 6 mm²
Clasificare ETIM – versiunea 9.0
