002440740

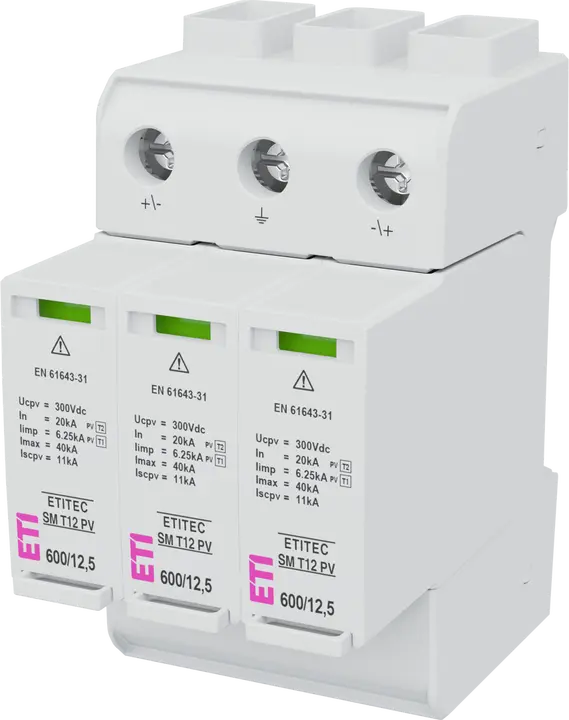

Imagine ETITEC SM T12 PV 600/12,5 Y

ETITEC SM T12 PV 600/12,5 Y Protecție supratensiuni

Cod ETI:: 002440740
Funcție:: SPD
Tip curent:: DC
Sectiunea transversala a conductorului:: 35 mm²
Tip:: T1, T2
Tensiune maximă de funcționare continuă în DC Uc:: 600 V
I imp(10/350) Curent de Impuls:: 6,25 kA
Iimp - Curent total de impuls (10/350):: 12,5 kA
In (8/20) :: 20 kA
Parte superioara - Nivel de protectie a tensiunii:: 2,8 kV
Semnalare la distanță :: No
Curent de scurgere :: No
Sistem rețea:: DC
Numarul de module :: 3
Instalare:: PV protection
Adancime incorporata:: 70 mm
Tehnologie aplicata :: MOV, GDT
Grad de protecție IP:: IP20
Grup Catalog:: ETITEC SM PV

Produs

Greutate: 0,374 kg
Stock unit of measure: pcs

Ambalare de bază

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000606
Basic packaging weight: 0,404 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Ambalare transport

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838400000620
Transport packaging weight: 2,101 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1.130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 600 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 2,8 kV
Max. PV-voltage: 500 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: Da

Clasificare ETIM – versiunea 9.0
