002443000

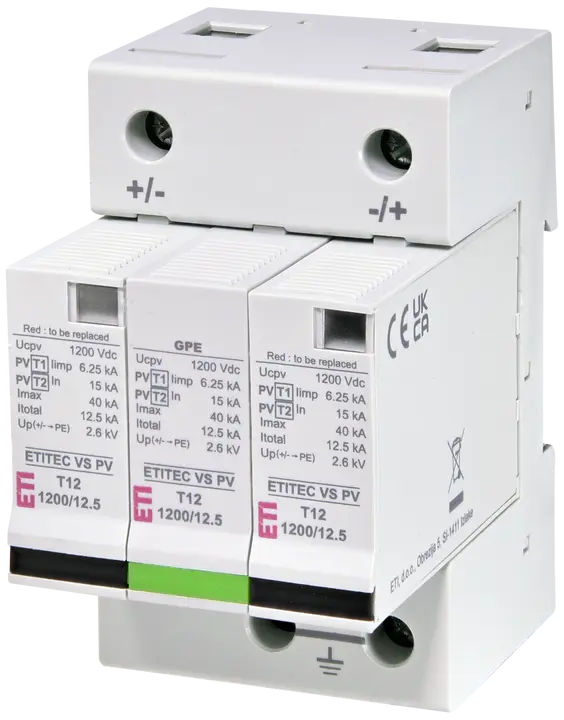

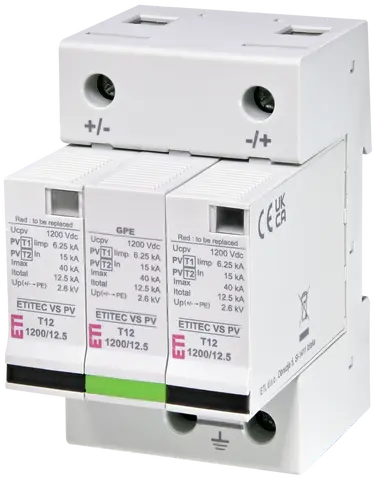

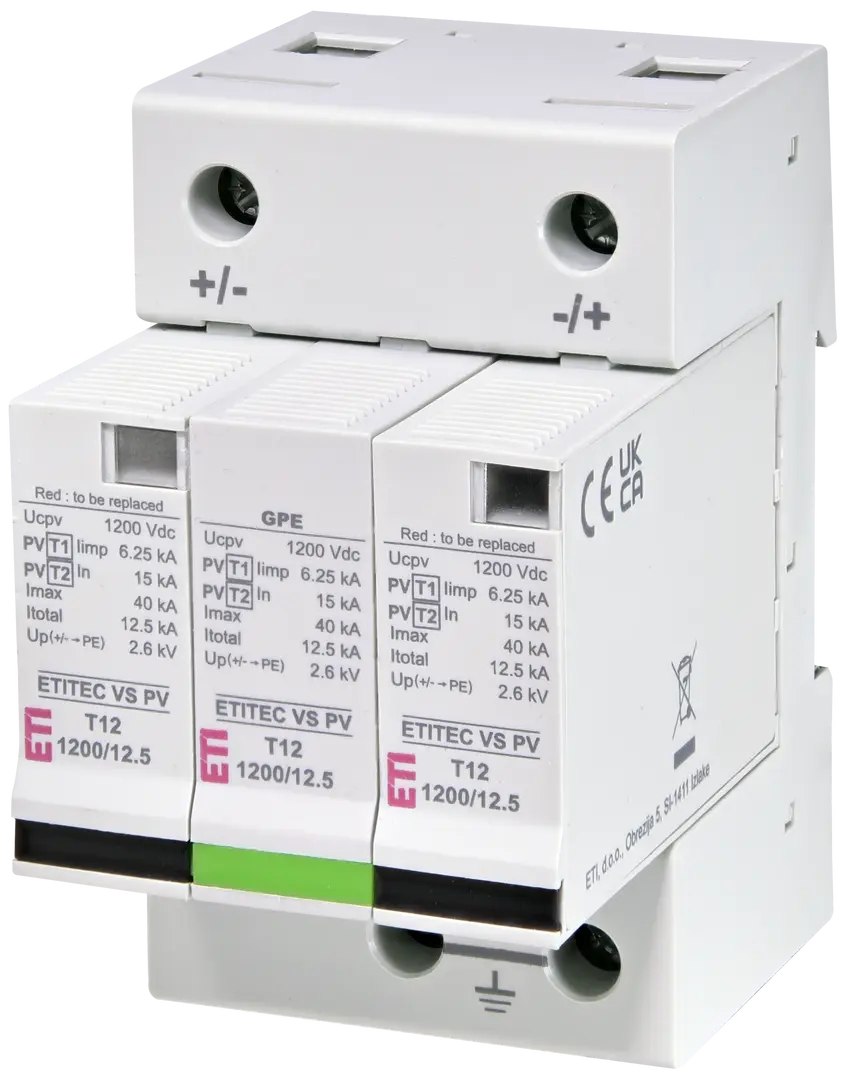

Imagine ETITEC VS PV T12 1200/12,5

ETITEC VS PV T12 1200/12,5 Protecție supratensiuni

Cod ETI:: 002443000
Funcție:: SPD
Tip curent:: DC
Tip:: T1, T2
Tensiune maximă de funcționare continuă în DC Uc:: 1.200 V
I imp(10/350) Curent de Impuls:: 12,5 kA
Iimp - Curent total de impuls (10/350):: 12,5 kA
In (8/20) :: 20 kA
Imax(8/20):: 40 kA
Parte superioara - Nivel de protectie a tensiunii:: 1,3 kV
Semnalare la distanță :: ✗
Curent de scurgere :: ✗
Numarul de module :: 3
Instalare:: PV protection
Adancime incorporata:: 67 mm
Tehnologie aplicata :: GDT, MOV
Grad de protecție IP:: IP20
Grup Catalog:: ETITEC V

Produs

Greutate: 0,415 kg
Stock unit of measure: pcs

Ambalare de bază

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400100221
Basic packaging weight: 0,025 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 57 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,473 dm³

Ambalare transport

Intermediate packaging quantity: 3 pcs
EAN code for a intermediate packaging: 3838400100238
Intermediate packaging weight: 1,455 kg
Intermediate Packaging Dimensions Height: 105 mm
Intermediate Packaging Dimensions Width: 90 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 24 pcs
EAN code for a transport packaging: 3838400100245
Transport packaging weight: 17 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 960 pcs
Customs tariff: 85363030

System configuration other: ✓
Voltage switching spark gap technology: ✓
Voltage protection level (DC+/DC- - PE): 2,6 kV
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1.000 V
Lightning impulse current (10/350 µs): 6,25 kA
Max. PV-voltage: 1.200 V
Number of poles: 3
Voltage protection level (DC+ - DC-): 4,6 kV
Signalling at the device: Optical
System configuration DC: ✓

Clasificare ETIM – versiunea 9.0
