002464157

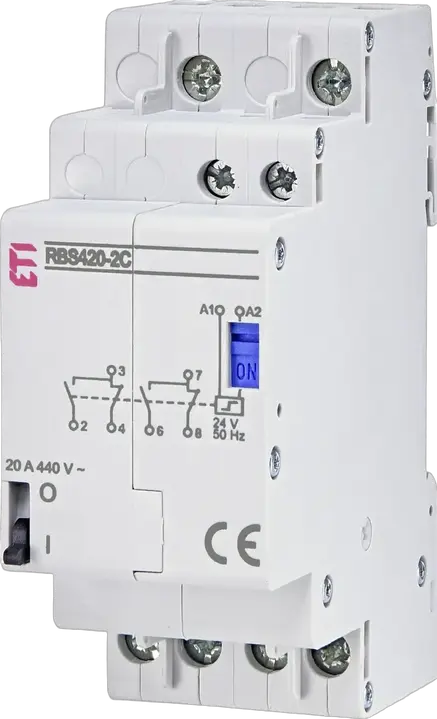

RBS420-2C-24V AC Comutator
Disponibil
La cerere
Preț
incl. TVA
195,04 LEI
- Cod ETI:
- 002464157
- Adâncime:
- 60 mm
- P (AC1 kW):
- 20 kW
- Grup Catalog:
- Tip RBS
- Aplicație:
- IEC/EN 60669-2-2
- Curent nominal Ie AC-1/AC-7:
- 20 A
- Tensiunea de control Uc (V AC) :
- 24 V
- Rezistență maximă la vibrații:
- 3 g
- Tip:
- AC
- Tip:
- AC
- Numărul maxim de impulsuri pe minut:
- 20
- Temperatură de depozitare:
- -30-80 °C
- Siguranța de rezervă maximă pentru protecția la scurtcircuit:
- 20 A
- Intervalul minim dintre două impulsuri:
- 150 ms
- Durata maximă a impulsului la Uc:
- 1 h
- Durata minimă a impulsului la Uc:
- 50 ms
- Distanța dintre contacte și bobină:
- 6 mm
- Distanța minimă dintre contactele deschise:
- 3 mm
- Numarul de module :
- 2
- Rezistență maximă la șocuri mecanice:
- 15 g
- Rezistență la umiditate:
- 95 % RH
- Funcție:
- Bistable Switch RBS
- Tensiunea de alimentare :
- 24 V
- I (AC1):
- 20 A
- Tipul voltajului :
- AC
- Frecvență nominală:
- 50/60 Hz
- Curent nominal:
- 20 A
- Număr de poli:
- 2
- Șurubul bornei:
- M4 (main circuit)/M3 (control circuit)
- Secțiune transversală nominală:
- 110 mm²
- Cuplu de strângere:
- 1.2 Nm
- Grad de protecție IP:
- IP20
- Temperatura ambientala:
- -25/55 °C
- Tip montaj:
- TH 35
- Tensiunea nominala (V AC) :
- 440 V
- Tensiune nominala de izolare:
- 440 V
- Curent termic Ith:
- 20 A
- Lățime:
- 35 mm
- Putere disipată:
- 6 W
- Cicluri electrice:
- 10.000
- Cicluri mecanice:
- 100.000
- Standarde:
- IEC/EN 60669-2-2
5 Documente
22 Logistică
Produs
- EAN code for a single product
- 3838400075963
- Greutate
- 200 g
- Net width
- 35,2 mm
- Net height
- 90 mm
- Net depth
- 67,44 mm
- Stock unit of measure
- pcs
Ambalare de bază
- Basic packaging quantity
- 4 pcs
- EAN code for a basic packaging
- 3838895640219
- Basic packaging weight
- 0,8 kg
- Basic Packaging Dimensions Height
- 94 mm
- Basic Packaging Dimensions Width
- 72 mm
- Basic Packaging Dimensions Depth
- 150 mm
- Basic packaging volume
- 1,015 dm³
Ambalare transport
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895640226
- Transport packaging weight
- 10 kg
- Transport Packaging Dimensions Height
- 175 mm
- Transport Packaging Dimensions Width
- 215 mm
- Transport Packaging Dimensions Depth
- 450 mm
- Transport packaging volume
- 16,931 dm³
- Pallet quantity
- 2.832 pcs
- Customs tariff
- 85364900
17 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Da
- Number of contacts as normally closed contact
- 1
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 20 A
- Number of contacts as normally open contact
- 2
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Number of contacts as change-over contact
- 4
- Width in number of modular spacings
- 2
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 24 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 24 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 400 V
Clasificare ETIM – versiunea 9.0
1 Diagrame
1 Software și drivere
Software-ul este furnizat ca atare, fără garanții. Autorul nu este obligat să ofere suport, service, corecții sau actualizări pentru programele software gratuite sau driverele.
48 Etichete
002464157ComutatorRBS420-2C-24V ACETICONContactoare modulareBistable SwitchRBS4-pole, 2 modules20 AInternationalDispozitive de control, semnalizare și automatizareRelee și comutatoare bistabileDistance between contacts and coil (mm): 6 mmMax. shock resistance (g): 15 gNumarul de module : 2Număr de contacte NC: 0Tipul voltajului : ACTensiunea nominala (V AC) : 440 VTerminal screw: M4 (main circuit)/M3 (control circuit)Putere disipată (W): 6 WMin. distance of open contacts (mm): 3 mmTightening torque (Nm): 1.2 Nm-1.2 NmCurent termic Ith (A) : 20 AElectrical cycles: 10000Număr contacte CO: 0Max. back-up fuse for short circuit protection: 20 AFuncție: Bistable Switch RBSNumăr de poli: 2Tensiune nominala de izolare (V) : 440 VTemperatura ambientala (°C): -25 °C/55 °CSecțiune transversală nominală: 110 mm²-110 mm²Grad de protecție IP: IP20Tip montaj: TH 35I (AC1): 20 AMin. impulse duration between two impulses (ms): 150 msMechanical cycles: 100000Număr contacte NO: 0Standarde: IEC/EN 60669-2-2Tensiunea de alimentare (V) : 24 V-24 VStorage temperature (°C): -30 °C-80 °CMax. impulse duration at Uc (ms): 1 hResistance to humidity: 95 % RHLățime: 35 mmMax. number of impulses per minute: 20Curent nominal: 20 A/20 AMin. impulse duration at Uc (ms): 50 msFrecvență nominală (Hz): 50 Hz/60 HzComutator Numarul de module : 2 Funcție: Bistable Switch RBS Tensiunea de alimentare (V) : 24 V-24 V I (AC1): 20 A Tipul voltajului : AC Număr contacte NO: 0 Număr de contacte NC: 0 Număr contacte CO: 0 Curent nominal: 20 A/20 A Număr de poli: 2 Secțiune transversală nominală: 110 mm²-110 mm² Tightening torque (Nm): 1.2 Nm-1.2 Nm Grad de protecție IP: IP20 Tip montaj: TH 35 Curent termic Ith (A) : 20 A Lățime: 35 mm
