004673057

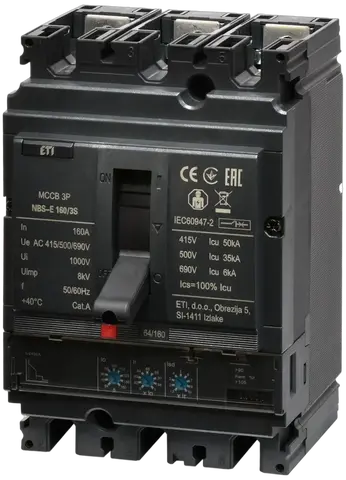

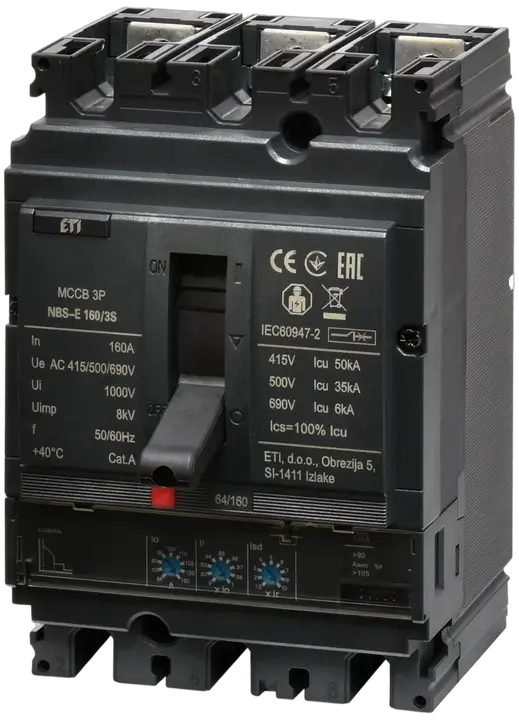

NBS-E 160/3S 160A 3P Întrerupător de circuit în car
- Cod ETI:
- 004673057
- Aplicație:
- 60947
- Curent nominal:
- 160 A
- Număr de poli:
- 3
- Tipul conexiunii:
- Conexiune frontală
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
- Capacitate nominala de scurtcircuit la 415 V Icu/Ics:
- 50 kA
- Tensiunea nominala (V AC) :
- 690 V
- Tensiune nominala de izolare:
- 1.000 V
- Reglare termica :
- (0,4-1) x In
- Ajustare magnetica :
- (1,5-10) x Ir
- Reglabil sau fix :
- Ajustabil
- Standarde:
- 60947
- Funcție:
- MCCB
- Grup Catalog:
- NBS
6 Documente
21 Logistică
Produs
- Greutate
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Ambalare de bază
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895939986
- Basic packaging weight
- 1,89 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Ambalare transport
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895939993
- Transport packaging weight
- 23,28 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362090
17 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 160 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 64 A
- Adjustment range short-term delayed short-circuit release(Min)
- 60 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 1.000 A
- Overload release current setting(Max)
- 160 A
Clasificare ETIM – versiunea 9.0
1 Software și drivere
Software-ul este furnizat ca atare, fără garanții. Autorul nu este obligat să ofere suport, service, corecții sau actualizări pentru programele software gratuite sau driverele.
26 Etichete
004673057Întrerupător de circuit în carNBS-E 160/3S 160A 3PETIBREAKMCCBNBSNBSElectronicNBS 160InternationalÎntrerupătoare automate modulareCircuit breakers NBS Series 20-630ATensiunea nominala de rezistenta Uimp (kV): 8 kVTipul conexiunii: Front connectionTensiunea nominala (V AC) : 690 VFuncție: MCCBNumăr de poli: 3Tensiune nominala de izolare (V) : 1000 VReglabil sau fix : AjustabilAjustare magnetica : (1,5-10) x IrStandarde: 60947Reglare termica : (0,4-1) x InCurent nominal: 160 A/160 ACapacitate nominala de scurtcircuit la 415 V Icu/Ics (kA) : 50 kA/50 kAGrup Catalog: NBSÎntrerupător de circuit în car
