004671865

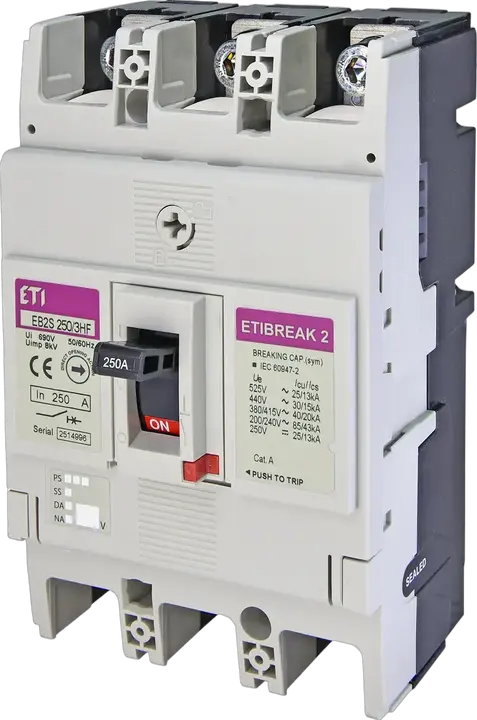

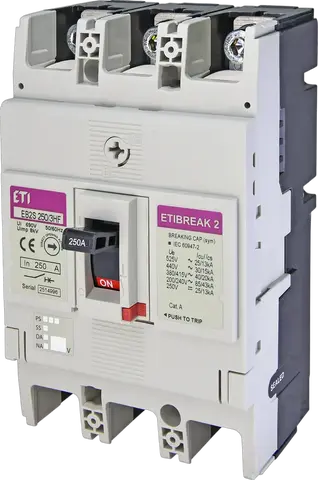

EB2S 250/3HF 250A 3p Întrerupător de circuit în car
- Cod ETI:
- 004671865
- Aplicație:
- 60947
- Funcție:
- MCCB
- Curent nominal:
- 250 A
- Număr de poli:
- 3
- Tipul conexiunii:
- Conexiune frontală
- Standarde:
- 60947
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
- Capacitate nominala de scurtcircuit la 415 V Icu/Ics:
- 40/20 kA
- Tensiunea nominala (V AC) :
- 690 V
- Tensiune nominala de lucru (V DC) :
- 250 V
- Tensiune nominala de izolare:
- 800 V
- Reglare termica :
- fixed
- Ajustare magnetica :
- fixed
- Reglabil sau fix :
- Fix
- Dimensiunea cadrului:
- 250A
- Capacitatea de rupere:
- 40/20 kA
6 Documente
14 Logistică
Produs
- Greutate
- 1,5 kg
- Net width
- 105 mm
- Net height
- 165 mm
- Net depth
- 91,99 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895658399
- Transport packaging weight
- 1,6 kg
- Transport Packaging Dimensions Height
- 110 mm
- Transport Packaging Dimensions Width
- 110 mm
- Transport Packaging Dimensions Depth
- 170 mm
- Transport packaging volume
- 2,057 dm³
- Pallet quantity
- 533 pcs
- Customs tariff
- 85362090
13 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 250 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 40 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 250 A
- Adjustment range undelayed short-circuit release(Min)
- 2.750 A
- Overload release current setting(Max)
- 250 A
- Adjustment range undelayed short-circuit release(Max)
- 2.750 A
Clasificare ETIM – versiunea 9.0
2 Diagrame
1 Software și drivere
Software-ul este furnizat ca atare, fără garanții. Autorul nu este obligat să ofere suport, service, corecții sau actualizări pentru programele software gratuite sau driverele.
28 Etichete
004671865Întrerupător de circuit în carEB2S 250/3HF 250A 3pETIBREAKMCCB low breaking capacityEB2SEB2S 250FixedH - high breaking capacityInternationalÎntrerupătoare automate modulareÎntrerupător automat cu capacitate mică de rupereTensiunea nominala de rezistenta Uimp (kV): 8 kVTipul conexiunii: Front connectionTensiunea nominala (V AC) : 690 VFuncție: MCCBNumăr de poli: 3Dimensiunea cadrului: 250ACapacitatea de rupere: 40 kA/20 kATensiune nominala de izolare (V) : 800 VReglabil sau fix : FixAjustare magnetica : fixedTensiune nominala de lucru (V DC) : 250 VStandarde: 60947Reglare termica : fixedCurent nominal: 250 A/250 ACapacitate nominala de scurtcircuit la 415 V Icu/Ics (kA) : 40 kA/20 kAÎntrerupător de circuit în car Funcție: MCCB Curent nominal: 250 A/250 A Număr de poli: 3 Capacitate nominala de scurtcircuit la 415 V Icu/Ics (kA) : 40 kA/20 kA Reglabil sau fix : Fix Dimensiunea cadrului: 250A Capacitatea de rupere: 40 kA/20 kA
