004672190

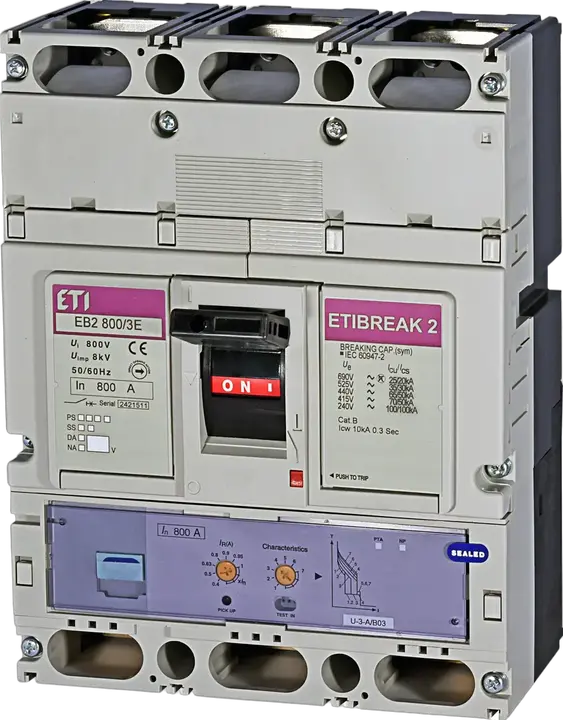

EB2 800/3E 800A 3p Întrerupător de circuit în car
- Cod ETI:
- 004672190
- Aplicație:
- 60947
- Grad de protecție IP:
- IP20
- Capacitatea de rupere:
- 50 kA
- Curent nominal:
- 800 A
- Număr de poli:
- 3
- Tipul conexiunii:
- Conexiune frontală
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
- Capacitate nominala de scurtcircuit la 415 V Icu/Ics:
- 70 kA
- Tensiunea nominala (V AC) :
- 690 V
- Tensiune nominala de izolare:
- 800 V
- Reglare termica :
- 0,4-1
- Ajustare magnetica :
- adjustable
- Reglabil sau fix :
- Ajustabil
- Standarde:
- 60947
- Funcție:
- MCCB
- Grup Catalog:
- EB2
- Dimensiunea cadrului:
- 800A
6 Documente
14 Logistică
Produs
- Greutate
- 9,1 kg
- Net width
- 210 mm
- Net height
- 433 mm
- Net depth
- 142,64 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664901
- Transport packaging weight
- 9,1 kg
- Transport Packaging Dimensions Height
- 230 mm
- Transport Packaging Dimensions Width
- 440 mm
- Transport Packaging Dimensions Depth
- 190 mm
- Transport packaging volume
- 19,228 dm³
- Pallet quantity
- 88 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 800 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 320 A
- Adjustment range short-term delayed short-circuit release(Min)
- 800 A
- Adjustment range undelayed short-circuit release(Min)
- 4.480 A
- Adjustment range short-term delayed short-circuit release(Max)
- 8.000 A
- Overload release current setting(Max)
- 800 A
- Adjustment range undelayed short-circuit release(Max)
- 9.600 A
Clasificare ETIM – versiunea 9.0
