004672252

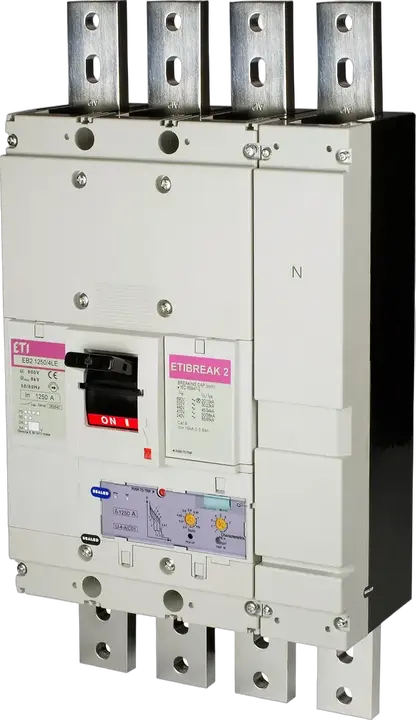

EB2 1600/4LE-FC 1600A 4p APGN Întrerupător de circuit în car
- Cod ETI:
- 004672252
- Aplicație:
- 60947
- Capacitatea de rupere:
- 50/38 kA
- Curent nominal:
- 1600 A
- Număr de poli:
- 4
- Tipul conexiunii:
- Bare de prelungire
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
- Capacitate nominala de scurtcircuit la 415 V Icu/Ics:
- 50/38 kA
- Tensiunea nominala (V AC) :
- 690 V
- Tensiune nominala de izolare:
- 800 V
- Reglare termica :
- 0,4-1
- Ajustare magnetica :
- adjustable
- Reglabil sau fix :
- Ajustabil
- Standarde:
- 60947
- Funcție:
- MCCB
- Grup Catalog:
- EB2
- Dimensiunea cadrului:
- 1600A
6 Documente
14 Logistică
Produs
- Greutate
- 35 kg
- Net width
- 280,5 mm
- Net height
- 570,2 mm
- Net depth
- 189,29 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895703983
- Transport packaging weight
- 35 kg
- Transport Packaging Dimensions Height
- 400 mm
- Transport Packaging Dimensions Width
- 600 mm
- Transport Packaging Dimensions Depth
- 280 mm
- Transport packaging volume
- 67,2 dm³
- Pallet quantity
- 23 pcs
- Customs tariff
- 85362090
16 ETIM
- Motor drive optional
- Da
- Rated permanent current Iu
- 1.600 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Rail connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 38 kA
- With switched-off indicator
- Da
- Overload release current setting(Min)
- 640 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1.600 A
- Adjustment range undelayed short-circuit release(Min)
- 8.960 A
- Adjustment range short-term delayed short-circuit release(Max)
- 16.000 A
- Overload release current setting(Max)
- 1.600 A
- Adjustment range undelayed short-circuit release(Max)
- 19.200 A
Clasificare ETIM – versiunea 9.0
2 Diagrame
1 Software și drivere
Software-ul este furnizat ca atare, fără garanții. Autorul nu este obligat să ofere suport, service, corecții sau actualizări pentru programele software gratuite sau driverele.
28 Etichete
004672252Întrerupător de circuit în carEB2 1600/4LE-FC 1600A 4p APGNETIBREAKMCCBEB2EB2electronicEB2 1600InternationalÎntrerupătoare automate modulareÎntrerupător automat EB2 Series 20-1600ATensiunea nominala de rezistenta Uimp (kV): 8 kVTipul conexiunii: Extension barsTensiunea nominala (V AC) : 690 VFuncție: MCCBNumăr de poli: 4Dimensiunea cadrului: 1600ACapacitatea de rupere: 50 kA/38 kATensiune nominala de izolare (V) : 800 VReglabil sau fix : AjustabilAjustare magnetica : adjustableStandarde: 60947Reglare termica : 0,4-1Curent nominal: 1600 A/1600 ACapacitate nominala de scurtcircuit la 415 V Icu/Ics (kA) : 50 kA/38 kAGrup Catalog: EB2Întrerupător de circuit în car TOWAR Capacitatea de rupere: 50 kA/38 kA Curent nominal: 1600 A/1600 A Număr de poli: 4 Capacitate nominala de scurtcircuit la 415 V Icu/Ics (kA) : 50 kA/38 kA Reglabil sau fix : Ajustabil Funcție: MCCB Grup Catalog: EB2 Dimensiunea cadrului: 1600A
