001690915

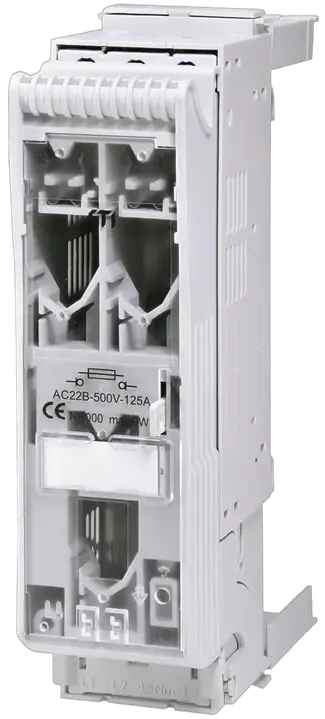

KVL-B-000 3p F50 Bottom Comutator cu siguranțe
Disponibil
în ore
24
Stoc
produse
8
- Cod ETI:
- 001690915
- Mărime:
- NH000
- Tipul voltajului :
- AC
- Funcție:
- Fuse switch disconnector
- Număr de poli:
- 3
- Grad de protecție IP:
- IP20
- Tip montaj:
- Montare pe bare colectoare
- Categorie de utilizare:
- AC-22B, AC-21B
- Categoria supratensiunii:
- III
- Frecvență nominală:
- 40/60 Hz
- Altitudine:
- ≤ 2000 m
- Curent nominal de scurtcircuit Inc:
- 80 kA
- Cicluri mecanice:
- 1.400
- Temperatura ambientala:
- -25/55 °C
- Tensiune nominala de izolare:
- 800 V
- Curent nominal admisibil de scurtă durată Icw:
- 5 kA
- Curent nominal de utilizare Ie AC-21A/B la 690 V:
- 80 A
- Cicluri electrice:
- 200
- Putere disipată:
- 12 W
- Tensiunea maxima de operare (V AC) :
- 690 V
- Secțiunea de racordare:
- 1.5-50 mm²
- Gradul de poluare:
- 2
- Puterea disipata maxima admisa pentru sigurante fuzibile:
- 12 W
- Materialul clemei :
- Cu
- Tensiunea nominala de rezistenta Uimp:
- 6 kV
6 Documente
14 Logistică
Produs
- Greutate
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908050
- Transport packaging weight
- 0,801 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- Da
- Position control element
- Other
Clasificare ETIM – versiunea 9.0
