001690924

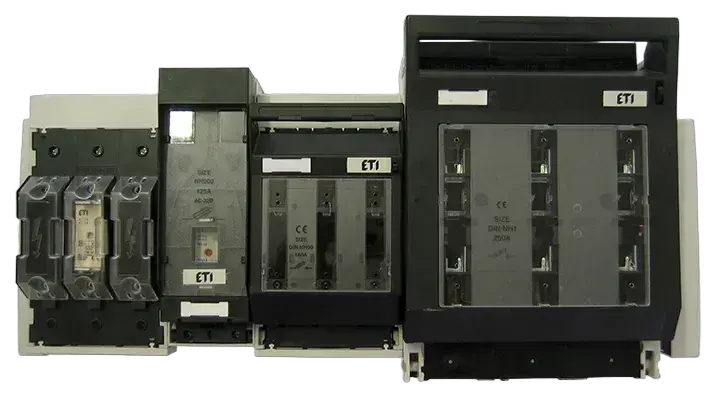

KVL-B/FT-2 3p M10-M10 BOTTOM Comutator cu siguranțe
Disponibil
La cerere
- Cod ETI:
- 001690924
- Mărime:
- NH2
- Tipul voltajului :
- AC/DC
- Cuplu de strângere:
- 35-30 Nm
- Funcție:
- Fuse switch disconnector
- Număr de poli:
- 3
- Grad de protecție IP:
- IP20
- Tip montaj:
- Montare pe bare colectoare
- Categorie de utilizare:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Categoria supratensiunii:
- III
- Frecvență nominală:
- 40/60 Hz
- Altitudine:
- ≤ 2000 m
- Tensiune nominala de lucru (V DC) :
- 440 V
- Curent nominal de scurtcircuit Inc:
- 120 kA
- Temperatura ambientala:
- -25/55 °C
- Tensiune nominala de izolare:
- 800 V
- Curent nominal admisibil de scurtă durată Icw:
- 15 kA
- Curent nominal de utilizare Ie AC-21A/B la 690 V:
- 400 A
- Putere disipată:
- 36 W
- Tensiunea maxima de operare (V AC) :
- 690 V
- Șurubul bornei:
- M10
- Gradul de poluare:
- 3
- Puterea disipata maxima admisa pentru sigurante fuzibile:
- 34 W
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
6 Documente
14 Logistică
Produs
- Greutate
- 3,9 kg
- Net width
- 209,5 mm
- Net height
- 306,2 mm
- Net depth
- 157,32 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823094
- Transport packaging weight
- 3,952 kg
- Transport Packaging Dimensions Height
- 313 mm
- Transport Packaging Dimensions Width
- 216 mm
- Transport Packaging Dimensions Depth
- 172 mm
- Transport packaging volume
- 11,629 dm³
- Pallet quantity
- 90 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- Da
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 400 A
- Suitable for fuses
- NH2
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Da
Clasificare ETIM – versiunea 9.0
