001690930

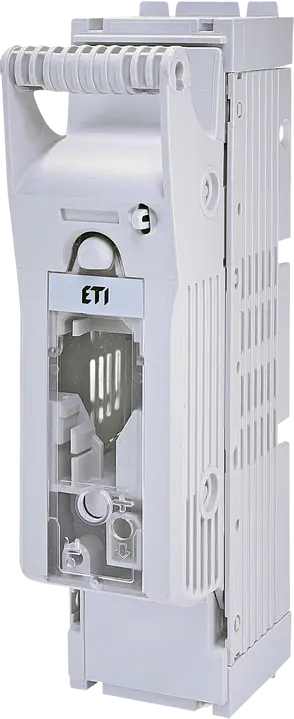

KVL-B/SF-00 1p M8-M8 Comutator cu siguranțe
- Cod ETI:
- 001690930
- Mărime:
- NH00
- Tipul voltajului :
- AC/DC
- Cuplu de strângere:
- 15-12 Nm
- Funcție:
- Fuse switch disconnector
- Număr de poli:
- 1
- Grad de protecție IP:
- IP20
- Tip montaj:
- Montare pe bare colectoare
- Curent nominal operational Ie AC-21 at 400V:
- 160 A
- Categorie de utilizare:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Categoria supratensiunii:
- III
- Frecvență nominală:
- 40/60 Hz
- Altitudine:
- ≤ 2000 m
- Tensiune nominala de lucru (V DC) :
- 440 V
- Curent nominal de scurtcircuit Inc:
- 120 kA
- Cicluri mecanice:
- 1.600
- Temperatura ambientala:
- -25/55 °C
- Tensiune nominala de izolare:
- 800 V
- Curent nominal admisibil de scurtă durată Icw:
- 5 kA
- Curent nominal de utilizare Ie AC-21A/B la 690 V:
- 160 A
- Cicluri electrice:
- 200
- Putere disipată:
- 5 W
- Tensiunea maxima de operare (V AC) :
- 690 V
- Șurubul bornei:
- M8
- Gradul de poluare:
- 3
- Puterea disipata maxima admisa pentru sigurante fuzibile:
- 12 W
- Tensiunea nominala de rezistenta Uimp:
- 8 kV
6 Documente
15 Logistică
Produs
- EAN code for a single product
- 3838895840831
- Greutate
- 0,35 kg
- Net width
- 50 mm
- Net height
- 204 mm
- Net depth
- 111,85 mm
- Stock unit of measure
- pcs
Ambalare transport
- Transport packaging quantity
- 2 pcs
- EAN code for a transport packaging
- 3838895823100
- Transport packaging weight
- 0,729 kg
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- Transport packaging volume
- 3,443 dm³
- Pallet quantity
- 600 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 1
- Version as main switch
- ✓
Clasificare ETIM – versiunea 9.0
